CAD中的工具選項板是【工具選項板】窗口中選項卡形式的區域,不但能提供組織、共享和放置塊及填充圖案的很有效的方法,還能夠包含由第三方開發人員提供的自定義工具。
【工具選項板】窗口包括注釋、建筑、機械、電力、圖案填充和土木工程等選項板。當需要向圖形中添加塊或圖案填充等圖形資源時,可將其直接拖到當前圖形中。
1. 調用【工具選項板】窗口的命令方法如下:
第一種方法是在命令行輸入TOOLPALETTES或者它的縮寫TP。

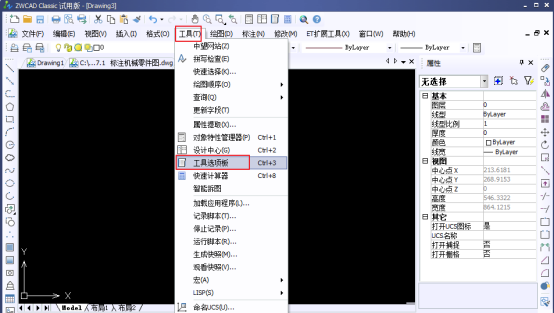

第二種方法是在工具下拉菜單中選擇【工具選項板】這一選項。
第三種方法是用組合快捷鍵Ctrl+3.
執行命令后即可調出工具選項板。
2.新建工具選項板的方法:
大家可以根據自己的需要新建一個工具選項板,用來進行個性化的繪圖,同時也可以滿足有些時候繪圖的特殊需要。
執行方式如下:
一是在命令行輸入CUSTOMIZE。

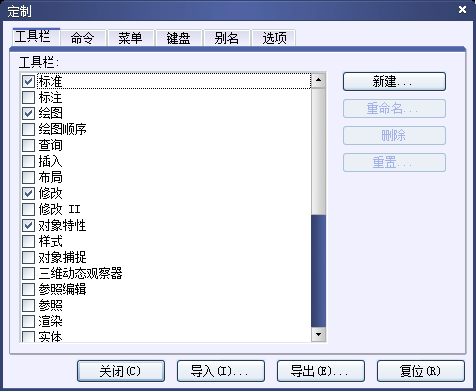

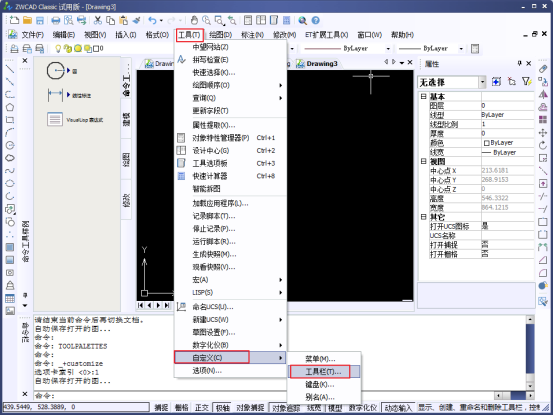

二是選擇【工具】——【自定義】——【工具欄】,然后就能彈出定制對話框。
此時,就可以新建一個你自己的選項板了。
以上就是關于工具選項板的用途和新建方式的方法指導,希望對大家有所幫助!
