CAD繪圖的80個實用制圖技巧(六)
這篇文章將為大家介紹4個CAD繪圖技巧,包括修改塊的技巧、兩種打印方法、畫矩形時沒有虛線框的解決方法以及畫完橢圓后橢圓以多義線顯示的處理辦法。
【修改塊的方法】

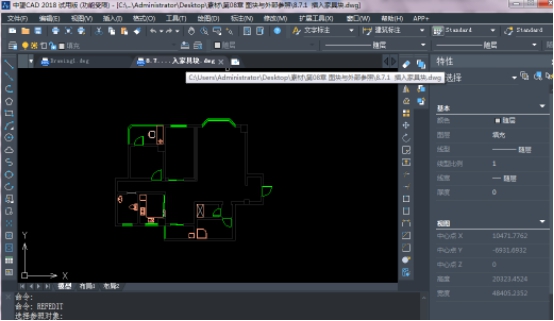

有些人可能以為塊是無法進行修改的,只能將其炸開,然后修改完后再進行合并以及重新定義成塊,但這樣的方法光是看起來就覺得很麻煩,會降低我們的制圖效率。其實,修改塊的方法還是有的:調用refedit命令,然后根據命令行的提示,修改好以后調用refclose命令。這個步驟操作好了之后,記得確定保存下來。
【兩種打印方法】
打印方法有兩種:模型空間打印和布局空間打印,逐個圖框的打印就是模型空間打印,這種打印方法需要對每一個獨立的圖形對象插入圖框,然后根據圖的大小縮放圖框例,打印起來會比較慢。如果使用布局空間打印,就能實現批量打印,不需要使用插件。打印起來比較快捷。
【畫矩形時沒有外部的虛線框的解決方法】
在如圖,在命令行輸入dragmode命令,隨著提示輸入ON即可。
【畫完的橢圓以多義線顯示的處理】
橢圓命令生成了橢圓后,橢圓是以多義線顯示出來還是以橢圓橢圓為實體這個問題,是由系統變量PELLIPSE決定的,當這個系統變量為1時,生成的橢圓就顯示為多義線PLINE。變量為0時顯示為橢圓實體。
