CAD中容易混淆的概念辨析之縮放和拉伸
在CAD中有很多相互之間非常相似的概念，容易讓大家在使用時感到迷茫，加上有些功能翻譯成中文是一樣，比較容易混淆，下面簡單把我想到的幾個容易混淆的概念分享給大家，希望大家可以對它們更加了解，也更清楚在特定的操作下需要調用哪一個。
1、 縮放:ZOOM和SCALE
這兩個功能雖然都翻譯成縮放，但除了初學者容易混淆外，大部分用過一段CAD都應該能清楚。

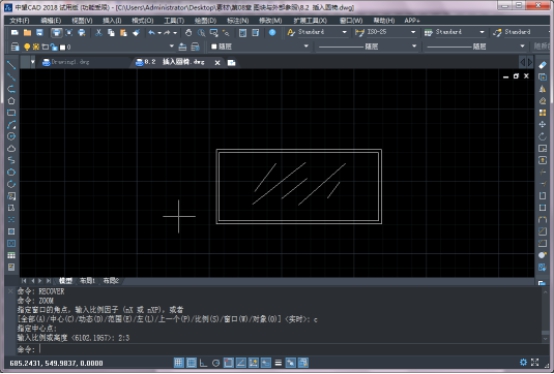

Zoom(z)：是視圖縮放，在CAD中用來繪圖和觀察圖形的是一個窗口，這就相當于一個相機的鏡頭，zoom就相當于鏡頭的拉近和拉遠，雖然看到所有圖形顯示的大小變了，但圖形的實際尺寸不會發生任何變化。

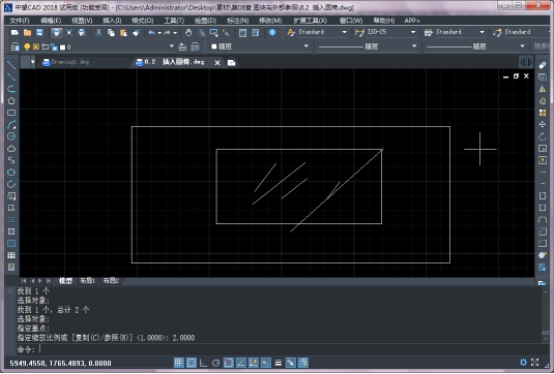

Scale(sc)：這個是圖形的縮放，他會直接改變圖形的大小，而且只會改變被選中圖形的大小。而且CAD的Scale命令還比較死，只提供一個比例設置，也就是各軸向只能等比例縮放。
2、 拉伸：（Stretch和Extrude）
這兩個功能也都翻譯成拉伸，不過一般人Stretch用得比較多，Extrude比較少用，倒也不會造成太多困擾。

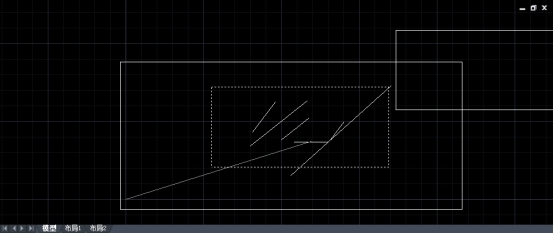

Stretch(S)：對二維圖形局部的拉伸，通常用于改變二維圖形某個方向的尺寸，如果選擇整個圖形的話，圖形會被直接移動。
Extrude：將二維圖形拉伸成為三維模型，可以對多段線、面域等進行操作，通常用二維圖形繪制好截面，然后處理成多段線或面域，拉伸的話就給截面一個高度，還可以設置拉伸的角度。
3、 多段線線寬和對象線寬
我們在繪制多段線時可以設置線寬，另外在對象屬性中也可以設置線寬。兩個線寬有什么區別和聯系呢？
多段線線寬：多段線的線寬是以實際的圖形單位來計算的，可以利用他來繪制一些特殊的圖形，例如箭頭等，也可以利用他來控制圖形的打印線寬。多段線的線寬因為是按圖形單位設置的，因此在打印時需要考慮比例，例如需要打印出0.3毫米寬的線，打印比例為1:100，在繪制多段線時就要把寬度設置為30。當多段線線寬設置過小，例如設置為3，打印比例為100，計算出來的線寬是0.03，CAD會按最小線寬，通常是0.09打印。
對象線寬：所有圖形都可以設置線寬，這個線寬值主要用于控制打印，是按毫米設置的，設置為0.3，就表示0.3mm，線寬列表中已經寫明了單位。在模型空間和布局空間中可以顯示這個線寬，但顯示的線寬都是示意性質的，及時在布局空間按頁面設置顯示也是如此，和最終打印的線寬還是不完全相同。給圖形設置了對象線寬，并不表示打印時一定會按此線寬輸出，最終還取決于打印樣式表（CTB或STB）的設置，在打印樣式表中設置為：使用對象線寬，給對象設置的線寬才會起作用。
