在三維模型中編輯實體面可以修改模型的局部尺寸和形狀,從而創建或者修改模型的更多細節特征。移動實體面是沿著指定的距離實體對象的一個或多個面。移動時,只移動選定的實體面而不改變實體的方向。偏移實體面是指一個實體表面按照指定的距離進行偏移,偏移實體面常用來改變孔的大小,可以選擇將面從原始位置向內或向外偏移指定的距離,從而擴大或者縮小孔徑。下面我們來學習具體的操作方法。


調用【移動面】命令的常用方法:

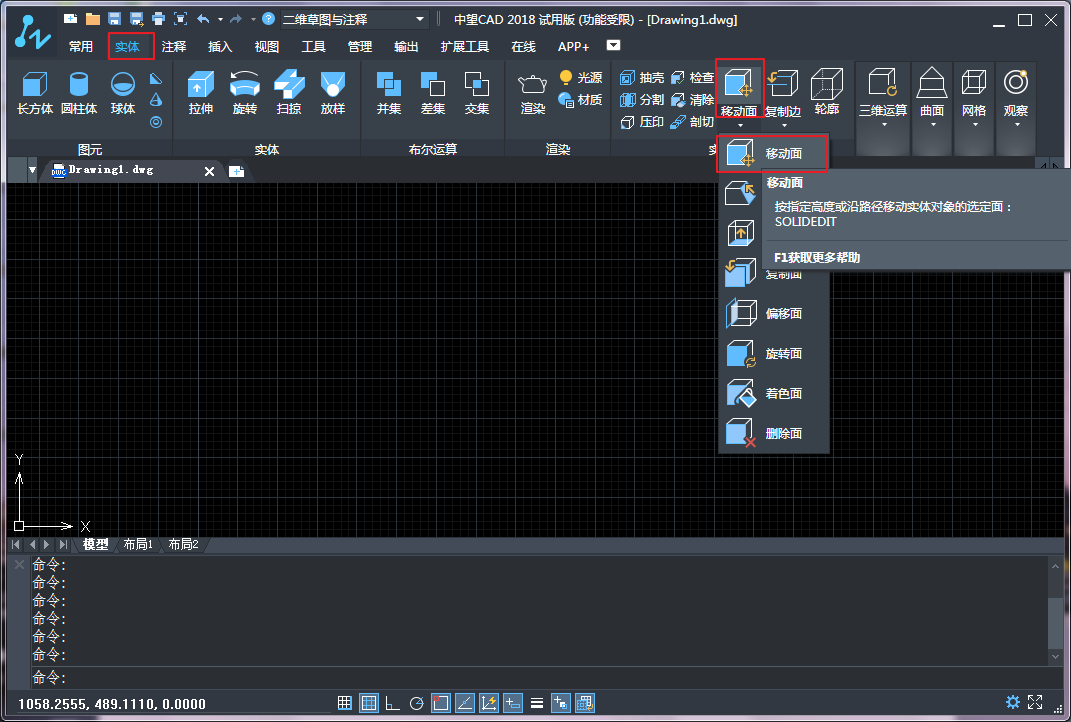

在二維草圖與注釋的實體工具欄中,選擇【移動面】按鈕,在下拉選項中選擇【移動面】,如下圖所示。


 CAD編輯實體面之移動和偏移的操作

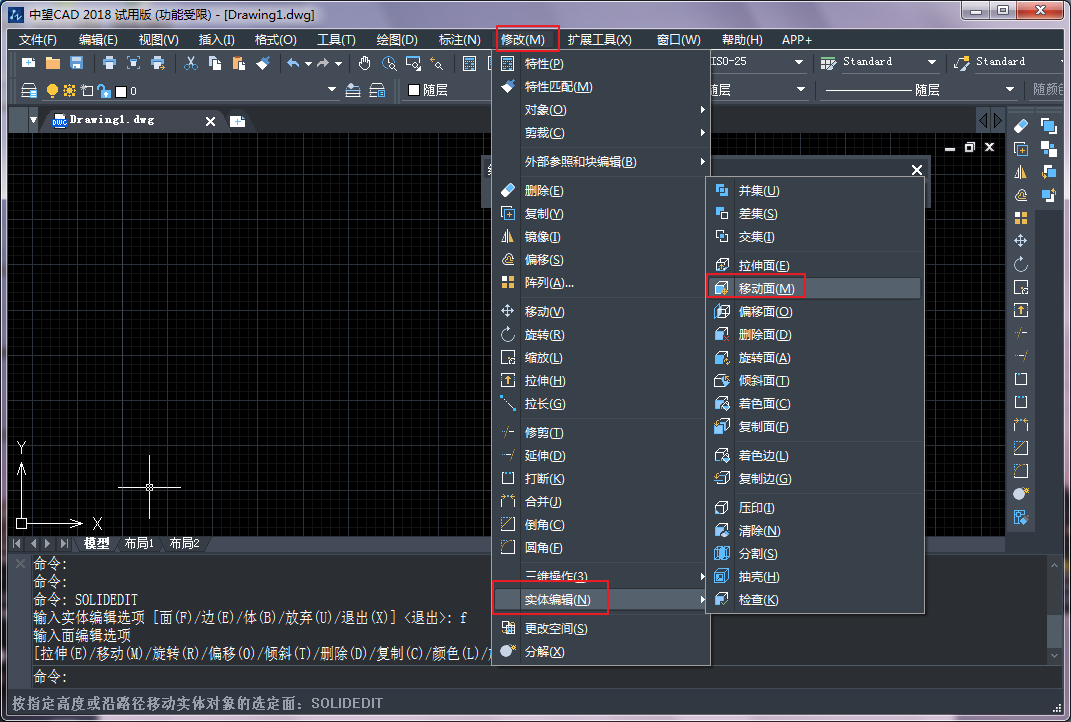

在中望CAD經典版中,執行【修改】——【實體編輯】——【移動面】。


  CAD編輯實體面之移動和偏移的操作


還可以在命令行輸入SOLIDEDIT,也就是調用實體編輯命令,然后根據命令行提示選擇面、移動即可。


  CAD編輯實體面之移動和偏移的操作


執行該命令后,在繪圖區選取實體表面,按回車鍵結束選擇,然后捕捉移動的基點,再指定移動路徑或者距離值,單擊右鍵即可完成移動實體面操作。


調用【偏移面】命令的常用方法:

在二維草圖與注釋的實體工具欄中選擇【移動面】按鈕,在下拉選項中選擇【偏移面】。

中望CAD經典版中,執行【修改】——【實體編輯】——【偏移面】。

同樣也可以在命令行調用實體編輯命令,根據提示選擇偏移。


執行該命令后,在繪圖區選取需要偏移的面,并輸入偏移距離,按回車鍵結束選擇,即可完成偏移面。
