CAD中如何設置圖形對象的材質和聚光燈
大家知道現實中的模型都具有一定的材質外觀，并且處于一定的光照環境中。在中望CAD中為了模擬現實環境，創建逼真的模型效果，可以為模型添加材質和貼圖，并且設置光照條件，最后進行渲染。
【設置材質】
將材質添加到圖形對象上，可以展示對象的真實效果。在材質的選擇過程中，不僅要了解物體本身的物質屬性，還需要配合場景的實際用途、采光條件等。設置材質有如下幾種常用方法：

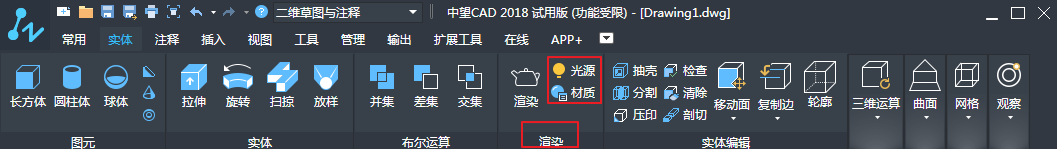

功能區：在二維草圖與注釋中，在實體功能區中的渲染選項卡中，單擊【材質】。

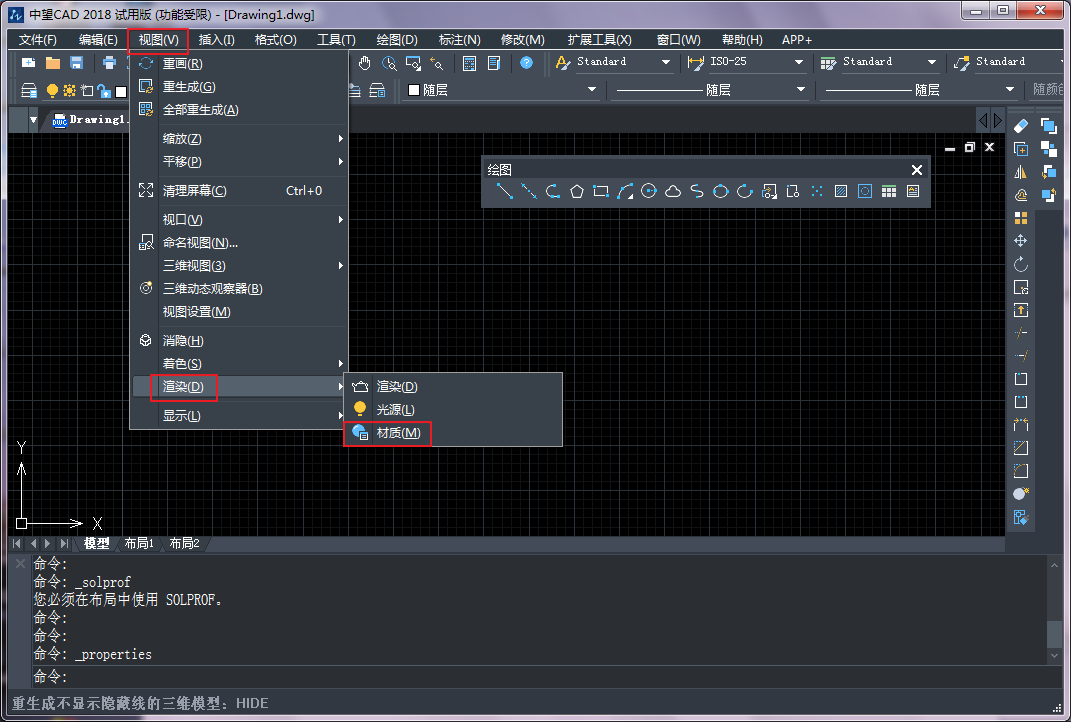

菜單欄：在中望CAD專業版中，在頂部菜單欄選擇【視圖】——【渲染】——【材質】。

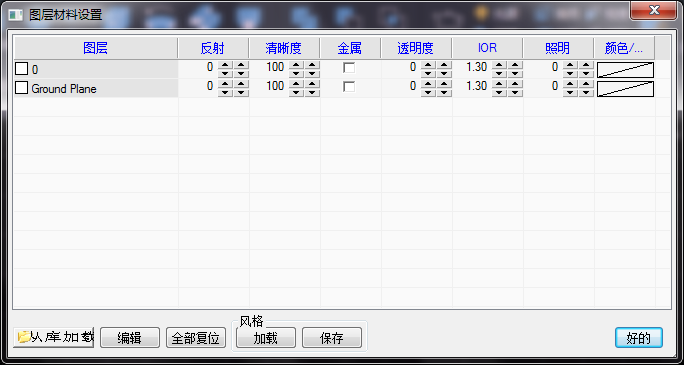

執行以上任意一種操作之后，系統彈出【圖層材料設置】選項板，從材質庫中選中某個材質，然后單擊材質名稱后面的【添加到文檔】按鈕，該材質即添加到文檔材質列表中。在繪圖區選中某個實體，然后在【文檔材質】中選中某個材質，單擊右鍵，彈出菜單中選擇【指定給當前選擇】，該材質幾天加到指定實體上
【添加光源（聚光燈）】
聚光燈是從一點向空間成錐形發散的光源，在功能區和菜單欄的調用方法和上面的材質的添加方法類似，這里不再贅述。

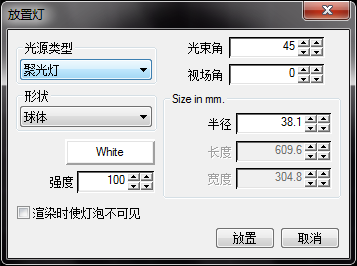

執行聚光燈命令后，先定義光源位置，然后定義照射方向，照射方向由光源位置發出的一條直線確定。下面介紹光視角和視場角兩個選項。
【光視角】：照射最強的光錐范圍，此區域內光照最強，衰減較少。將指針移動到聚光燈上，出現光錐顯示，內部虛線圓錐顯示的范圍就是光視角范圍。
【視場角】：聚光燈照射的外圍區域，此范圍內有光照，但強度呈逐漸衰減的趨勢，用戶輸入的視場角必須大于光視角。
