CAD基本技能之圖形對象的選擇
圖形的選擇也是中望CAD的重要基本技能之一,它常用在對圖形進行修改編輯之前。常用的選擇方式有三種,也就是點選、窗口選擇和窗交選擇這三種選擇方式。下面小編來詳細介紹這三種選擇方式,以區別各自的特征和作用。
【點選】

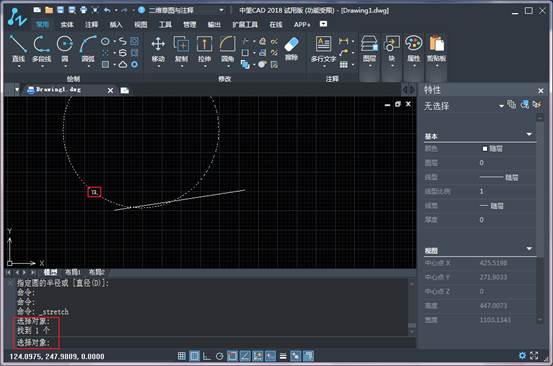

點選是最基本、最簡單的一種對外選擇方式,此種方式一次僅能選擇一個對象。在命令行的“選擇對象”的提示下,系統自動進入點選模式,此時光標指針切換為矩形選擇框狀,將選擇框放在對象的邊沿上單擊,即可選擇該圖形,被選擇的圖形對象以虛線顯示,如上圖所示。
【窗口選擇】

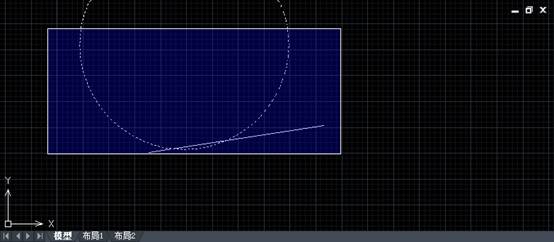

窗口選擇也是一種常用的選擇方式,使用此方式一次可以選擇多個對象。在命令行“選擇對象”的提示下從左向右拖動創建一個矩形選擇框,此選擇框即為窗口選擇框,選擇框以實線顯示,內部以淺藍色填充。當指定窗口選擇框的對角點之后,結果所有完全位于框內的對象都能被選擇。
【窗交選擇】

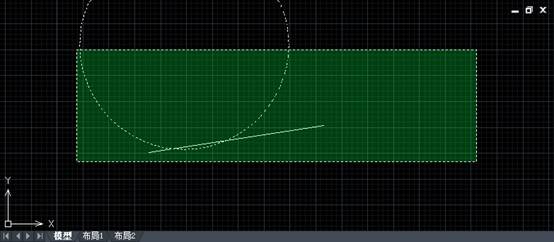

窗交選擇是使用頻率非常高的選擇方式,使用此方式一次也可以選擇多個對象,在命令行“選擇對象”的提示下從右向左拖動創建一個矩形選擇框,此選擇框就是窗交選擇框,選擇框以虛線顯示,內部以綠色填充。當指定選擇框的對角點之后,所有與選擇框相交和完全位于選擇框內的對象才能被選擇。
