CAD繪制固墊零件平面圖



在全面而系統地學習了邊界的創建、基本面域以及組合面域的創建后,我們可以通過繪制兩個零件圖形,對【邊界】、【面域】和【并集】等命令進行練習和鞏固。本例圖形的繪制共包括13個步驟,請大家一邊讀文章一邊試著自己在中望CAD中進行操作,這樣才能達到真正的學習目的。



1.       新建一個空白文件;

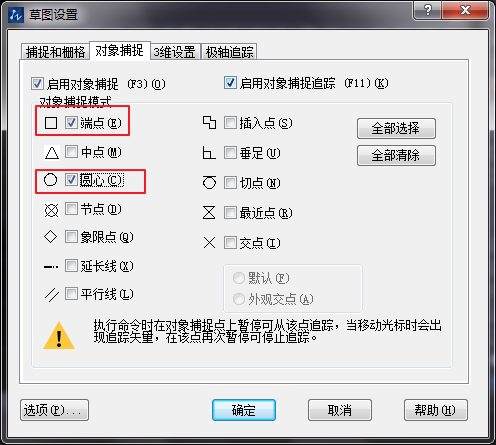

2.       使用簡寫DS激活草圖設置命令,將對象的捕捉模式設置為端點捕捉和圓心捕捉;



CAD繪制固墊零件平面圖



3.       執行【格式】|【圖形界限】命令,設置圖形界限為240*100并將其最大化顯示;

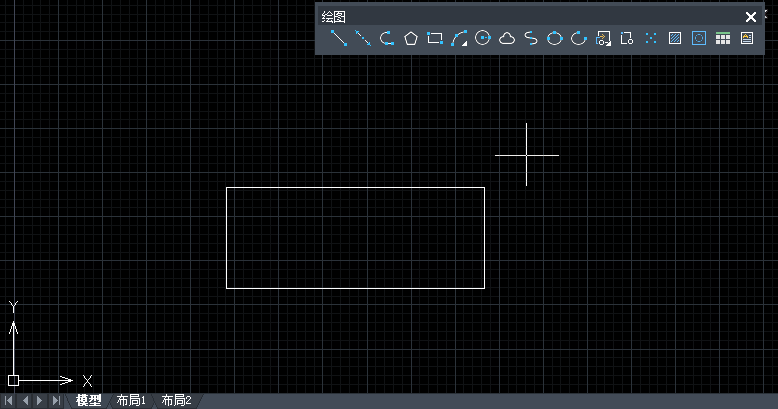

4.       執行【繪圖】|【矩形】命令,繪制長度為120,寬度為50的一個矩形;



CAD繪制固墊零件平面圖



5.       單擊【繪圖】工具欄中的圓按鈕,繪制一個直徑為10的圓;



CAD繪制固墊零件平面圖



6.       重復執行圓命令,分別以矩形其他三個角點和兩條水平邊的中點作為圓心,繪制直徑為10的5個圓;

7.       執行【繪圖】|【邊界】命令。打開邊界創建對話框;



CAD繪制固墊零件平面圖



8.       采用默認設置,單擊左上角的拾取點按鈕,返回繪圖區,在命令行拾取內部點的提示下,在矩形內部拾取一點,此時系統自動分析出一個閉合的虛線邊界;

9.       繼續在命令行的提示下按回車鍵,結束命令,結果創建出一個閉合的多段線邊界;

10.   在命令行輸入M,調出移動命令,采用點選的方式選擇剛剛創建的閉合邊界,將其外移;

11.   執行【繪圖】|【面域】命令,將6個圓形和矩形轉換為面域;

12.   執行【修改】|【實體編輯】|【并集】命令,將剛創建的7個面域進行合并;

13.   最后,按CRTL+S鍵儲存圖形文件。
