CAD漸變色選項卡的使用
在【填充】對話框中,單擊漸變色選項卡即可打開漸變色選項,用于為指定的邊界填充漸變色。單擊該對話框右下角的更多選項擴展按鈕,即可展開【孤島】選項。下面我們先來介紹漸變色選項卡中的常用選項,然后再向大家介紹孤島與孤島填充。
【漸變色選項卡常用選項】

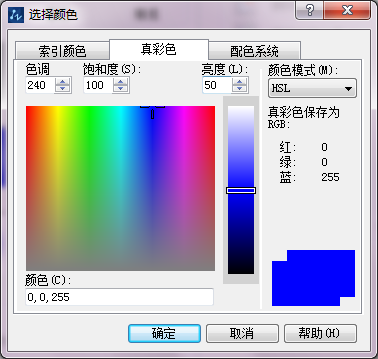

【單色】單選按鈕:使用一種漸變顏色進行漸變填充;填充顏色顯示框用于顯示當前使用的填充顏色,雙擊該顏色框,可以彈出【選擇顏色】對話框,用戶可以在其中選擇自己需要的顏色。
【雙色】單選按鈕:用于以兩種顏色的漸變色作為填充色。
【著色|漸淺】滑塊:拖動滑塊可以調整填充顏色的明暗程度,如果用戶選中雙色單選按鈕,此滑塊將自動轉換為顏色顯示框。
【角度】文本框:用于設置漸變填充的傾斜角度。
【孤島和孤島填充】
孤島是指在一個邊界包圍的區域內又定義了另外一個邊界,它可以實現對兩個邊界之間的區域進行填充,而內邊界包圍的內區域不填充。
【孤島顯示樣式】選項中提供了普通、外部和忽略三種方式,其中普通方式是從最外層的外邊界向內邊界填充,第一層填充,第二層不填充,如此交替進行;外部方式只填充從最外邊界向內第一邊界之間的任何邊界,以最外層邊界向內填充全部圖形。
