在CAD中如何快速標注尺寸
上回跟著小編一起創建連續尺寸,這一回,小編將帶領大家快速標注尺寸,跟著小編一起打開中望CAD2018動手實操一番吧。
【快速標注】命令用于一次標注多個對象間的水平尺寸或者垂直尺寸,執行【快速標注】命令主要有以下幾種方式。

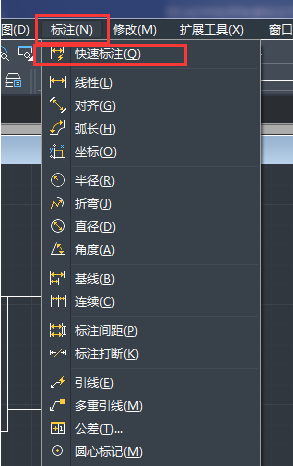

·執行【標注】|【快速標注】工具欄
·單擊【標注】工具欄中的【快速標注】按鈕
·在命令行輸入Qdim按enter鍵
下面通過跟著小編一起動手學習【快速標注】命令的標注方法和標注技巧。
1. 打開任意圖形。
2. 單擊【標注】工具欄中的【快速標注】按鈕,激活【快速標注】命令后,根據命令行的提示快速標注對象間的水平尺寸。
在執行此命令后,命令行出現的提示中包括如下選項。
·【連續】選項:用于創建一系列連續標注。
·【并列】選項:用于快速生成并列的尺寸標注。
·【基線】選項:用于對選擇的各個對象以基線標注的形式快速標注。
·【坐標】選項:用于對選擇的多個對象快速生成坐標標注。
·【半徑】選項:用于對選擇的多個對象快速生成半徑標注。
·【直徑】選項:用于對選擇的多個對象快速生成直徑標注。
·【基準點】選項:用于為基線標注和連續標注確定一個新的基準點。
·【編輯】選項:用于對快速標注的選擇集進行修改。
·【設置】選項:用于設置關聯標注的優先級。
