CAD中如何輸入形位公差
在使用CAD繪制工程圖時，發現找不到標注形位公差的菜單，那么如何在CAD中輸入形位公差呢？

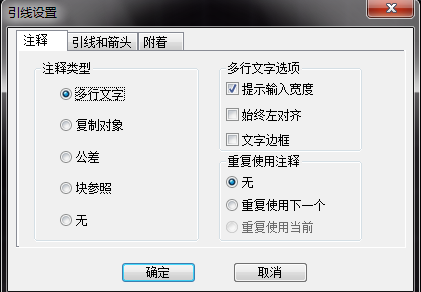

1、使用快捷命令LE;在彈出的指定第一個輸入點時，先輸入S;回車后，會彈出快速引線設置。

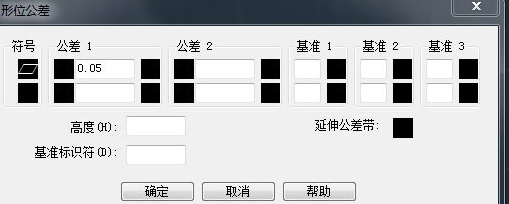

2、切換到公差選項然后點確認，然后根據圖紙的要求或需要對形位公差進行設置。

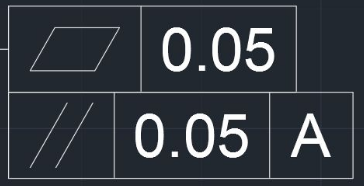

3、設置完成后，點確認，剛輸入的CAD形位公差就如圖所示。
