怎么解決CAD虛線顯示為實線
我們?cè)谑褂肅AD進行繪圖時,由于線型比例過大或過小的原因,會遇到虛線、點劃線、中心線、帶文字等特殊線型顯示為實線,沒有看到明顯的斷開點或者帶文字線型沒有看到文字。遇到這種情況,首先在命令行中輸入re,重新生成模型,如果虛線還是顯示為實線,以下幾種方法將幫你解決。

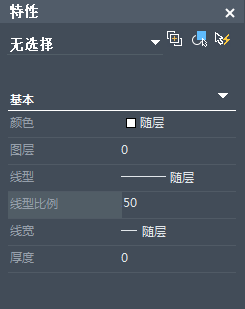

1、 CH(對象屬性)
選中虛線,在命令行中輸入“CH”,彈出“特性”窗口,在線型比例后輸入數值,虛線會發生相對應的變化。我們可以邊調整數值邊看虛線,直到虛線顯示理想的結果。這種方法的缺點是只能調整選中虛線的比例。
2、 LTS(LTSCALE)(全局線型比例因子)
這種方法無需選中虛線,在命令行中輸入LTS,按命令行提示輸入比例因子即可。所有的虛線都會發生變化。

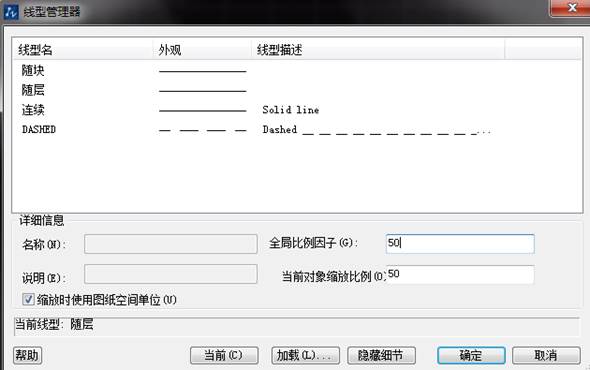

3、 線型管理器
點擊【格式】|【線型】,彈出“線型管理器”窗口,選擇虛線,修改全局比例因子,點擊“確定”即可。
