CAD畫角度的方法
CAD是應用最廣泛的計算機輔助設計軟件，所以學會在CAD中畫角度是必不可少的。以下將介紹兩種畫角度的方法：極軸追蹤法和命令行法。
1、極軸追蹤法
打開CAD，在界面下方右鍵單擊極軸追蹤圖標，選擇設置。

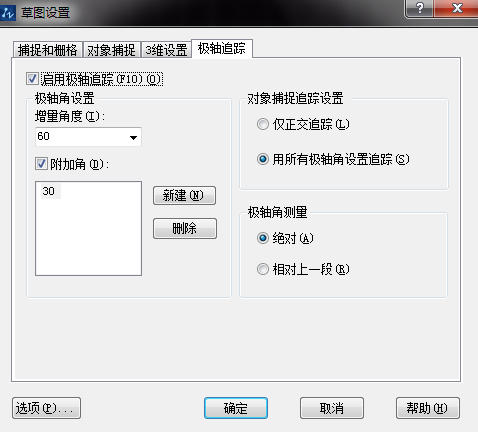

在彈出的草圖設置中勾選啟用極軸追蹤，然后在附加角中點擊新建，輸入想要追蹤的角度，這里新建30度，最后確定。
設置完極軸追蹤之后，我們?cè)诋嬀€的時候每隔30度就會出極軸，很容易就畫出了角度，畫其它角度的設置方法都是一樣的。
2、命令行法
我們先畫出一條水平直線做參照，然后使用直線工具點擊第一點，在命令行中輸入“<45”（限定為45度的意思），按回車鍵確定。
此時直線就限定為45度了，在合適的長度上點擊然后退出直線工具就畫好角度了。
如果想要限定直線的長度，使用直線工具點擊起點之后，輸入“@ 200<60”(意思是長度為200，角度為60度)，按回車鍵確定，然后退出直線工具就畫好角度了。
