CAD中的增量角怎么用
增量角在CAD當中為“極軸追蹤”打開時才有的一個設置。 增量角的概念為一定角度的倍數角度（極軸狀態下使用，會出現虛線），假設增量角為30°，那30°的倍數角都會出現虛線以方便捕捉。 一般使用 45°增量角，那么45°、90°、135°、180°、225°、270°、315°、360°都會被捕捉到。增量角設置方法如下。

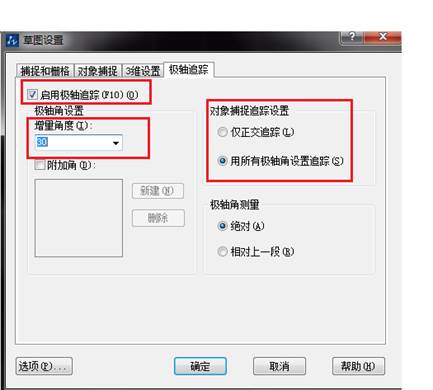

1、 在命令行輸入命令osnap，打開“草圖設置”對話框，啟用極軸追蹤，設置增量角度為30度，對象捕捉追蹤設置選擇用所有極軸角設置追蹤，設置完成。
2、 畫直線時，給定第一點后當你畫第二點時，如鼠標停留在與第一點連線的水平夾角30度左右位置時會出現虛線（如下圖所示的綠色虛線），此時如果點選，畫出來的就是標準的30度斜線。
