CAD中如何快速使兩直線相交
在用CAD繪制圖形時,經常用到修剪功能,使兩條直線完整相交。那有什么方法可以不用一點點修剪就能很快得到想要的效果呢?下面將介紹一種方法。

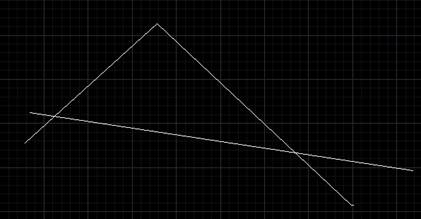

1、 隨意繪制三條不平行的直線。

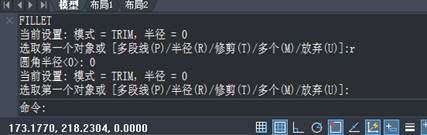

2、如果用修剪功能,會有些麻煩。用圓角功能,設圓角半徑為0,會大大提高繪圖效率。執行命令FILLET,設圓角半徑為0,選擇要圓角的兩條線。點擊后,自動修剪完成。

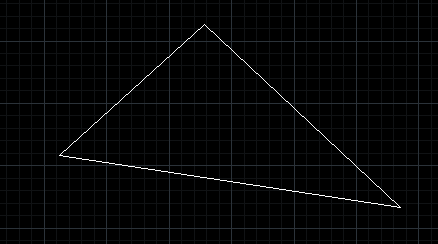

3、 再按空格鍵,點擊另外兩條直線。同理最后兩條直線同樣操作,結果如圖所示。
