CAD中面域的兩種使用方法

在CAD繪圖中有一種對象叫做面域(REGION),它無法直接繪制,必須通過選擇圖中的圖形生成,和填充有些類似。面域是一個面,而不是像直線、圓這樣的線。

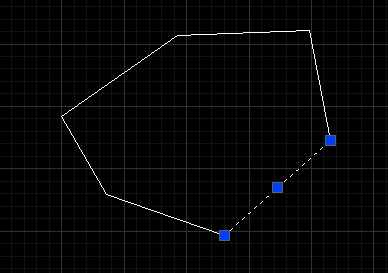

1、  打開CAD圖形,單擊圖形的一條邊,可以發現圖形并非一個整體,換言之,不是一個面域。



CAD中面域的兩種使用方法

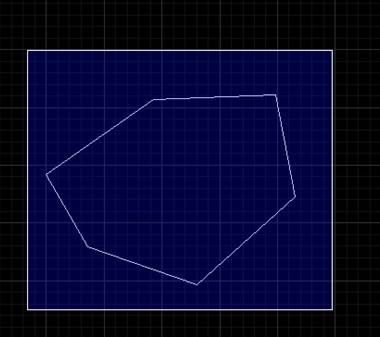

2、  采用面域命令,快捷鍵為“REG”。完成之后命令行會提示:選擇對象。這時框選全部圖形。



CAD中面域的兩種使用方法

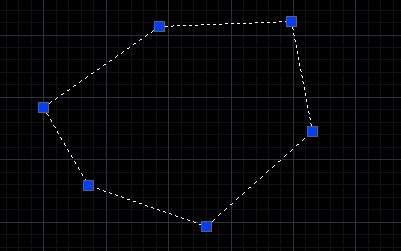

3、  完成上述操作之后,就會發現圖形變成一個整體,已經形成面域。



CAD中面域的兩種使用方法

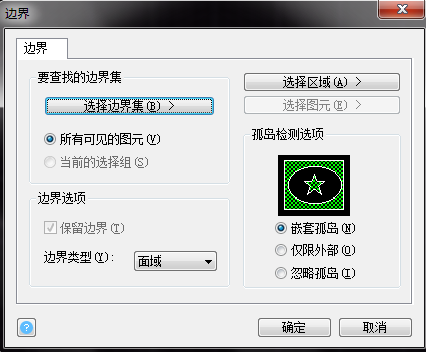

4、  我們也可以采用這種方法:使用邊界創建。在命令行中輸入“BO”進入“邊界”對話框,之后在邊界類型中選擇“面域”,再點擊“選擇區域”選擇想要操作的圖形。再點擊確定即可完成。



CAD中面域的兩種使用方法
