CAD如何畫兩個圓的外切線
CAD中二個半徑不一樣的圓,我們?cè)趺床拍芾L制它們的外切線呢?下面將介紹一種方法。

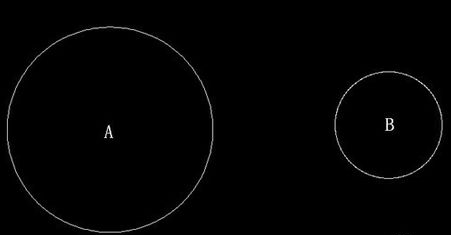

1、 任意繪制二個半徑不一樣的圓A、圓B,如圖所示。

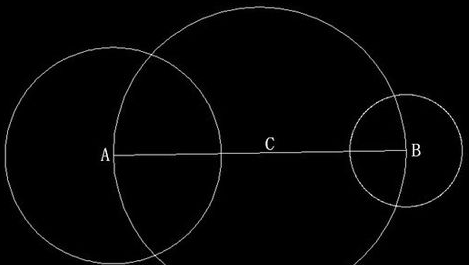

2、 連接二個圓的圓心,然后以連接線的中點為圓心,連接線為直徑繪制一個圓C。

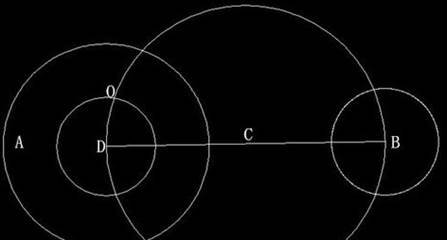

3、 以大圓A的圓心為圓心,大圓A與小圓B的半徑之差為半徑,繪制一個圓D,圓D與圓C有個交點O。

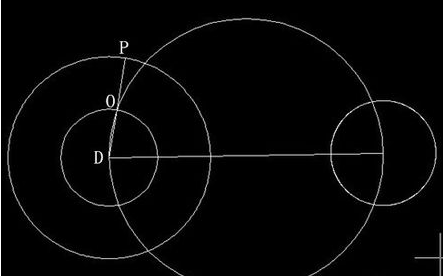

4、 用直線連接圓A的圓心和交點O,并延伸與圓A交于P。

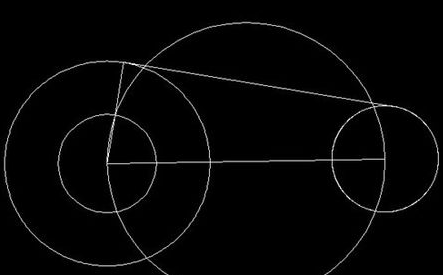

5、 過P點做垂線,并與圓B交于一點,這一條垂線即為外公切線。

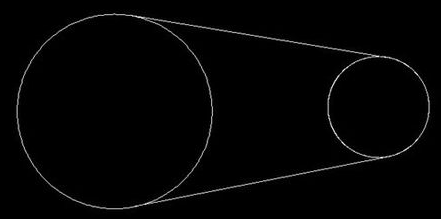

6、 刪去輔助線,用鏡像,就得到另外一條外公切線。
