CAD對象追蹤如何使用
對象追蹤更準確的是對象捕捉追蹤，是對象捕捉和極軸追蹤的結合，也就是在捕捉對象特征點處進行極軸追蹤。利用對象追蹤可以在捕捉的同時輸入偏移值，并且可以通過對兩個捕捉點進行追蹤，獲取沿極軸方向的交點等等。下面簡單看一下對象追蹤的應用。

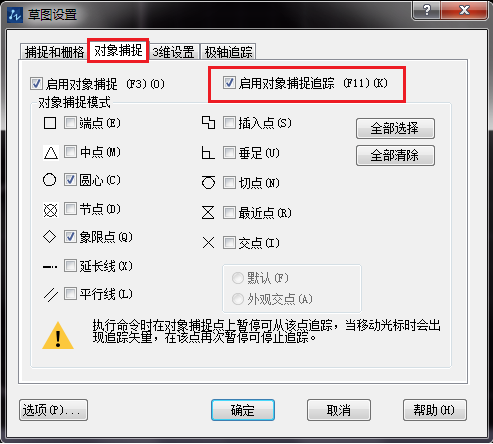

正因為對象捕捉追蹤是極軸追蹤和對象捕捉的結合，因此設置選項分別在極軸追蹤和對象捕捉的設置選項卡中，如下圖所示。

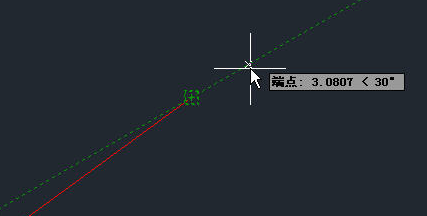

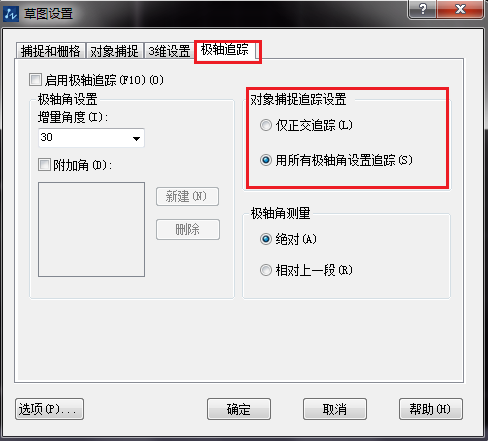

在“極軸追蹤”選項卡中主要設置對象追蹤的形式，一種是僅正交追蹤，也就是即使設置了極軸增量角，對象捕捉追蹤時也只跟蹤水平和豎直方向，也就是只出現水平或豎直的極軸；第二種是用所有極軸角設置追蹤，這個意思就是可以按極軸增量角來對對象捕捉點進行跟蹤，如下圖所示。
對象追蹤主要有下面幾種應用：

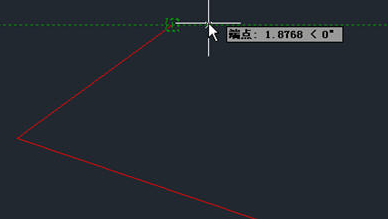

繪制距離捕捉點一定距離的點。在捕捉某一點并出現極軸時，光標沿極軸移離捕捉點，輸入距離，即可獲取距離捕捉點一定距離的點，如下圖所示。

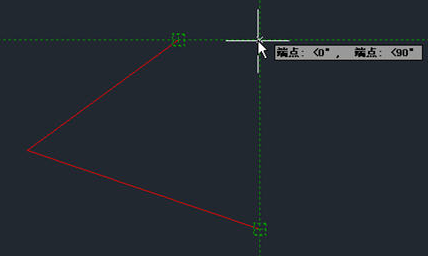

通過追蹤兩個捕捉點的極軸交點，得到與兩個捕捉點對齊的點，如下圖所示。

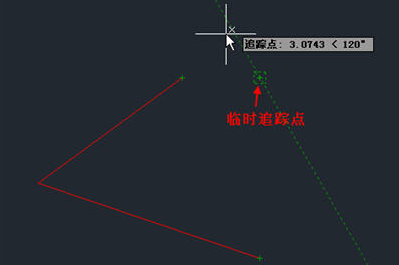

與臨時追蹤點一起使用對象捕捉追蹤。 在提示輸入點時，輸入tt，然后指定一個臨時追蹤點。該點上將出現一個小的加號 (+)。 移動光標時，將相對于這個臨時點顯示自動追蹤對齊路徑。
