為什么CAD圖塊復制粘貼到另一張圖時會發生變化
我們有時從一張圖紙復制一個圖塊,到另外一張圖紙粘貼,會發現粘貼的并不是復制的圖塊,而是變成了其他形狀,這是為什么呢?
出現這個問題并不是CAD有BUG,而是一個正?,F(xiàn)象。出現這種現象的原因很簡單,就是兩張圖中有同名的圖塊,而且兩個圖塊中的圖形并不相同。在一張CAD圖紙中,一個塊名只能對應一個圖塊定義,因此將另一張圖中圖塊粘貼到當前圖中時,因?yàn)橐呀?jīng)存在同名圖塊,就只能用當前圖中的定義,因此就會發現圖塊變了。
我們做一個簡單的實驗就可以很清楚地了解這個問題了。

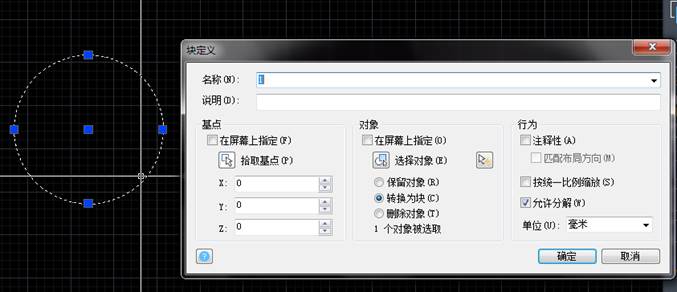

1、 在一張圖中畫一個圓,然后將這個圖塊定義成名為1的圖塊,如下圖所示。

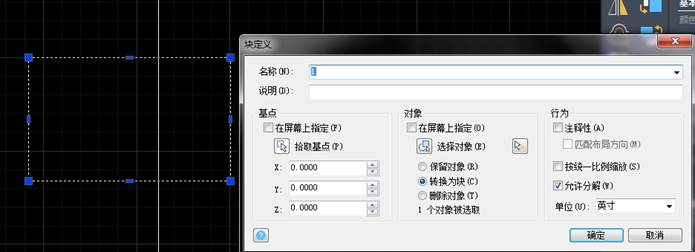

2、 再新建一張圖,畫一個矩形,然后將這個圖塊也定義成名為1的圖塊,如下圖所示。

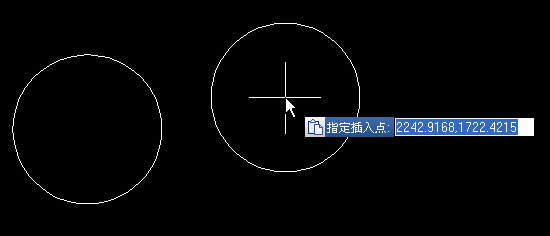

3、 定義好圖塊后,選擇矩形圖塊,按CTRL+C復制,切換到另外一張圖,按CTRL+V粘貼,粘貼的效果如下圖。
4、通過上面的實驗我們應該對問題理解得更清楚了,CAD圖中每個圖塊名只能對應一個圖塊定義,因此遇到圖塊重名的情況就會發生粘貼的圖塊發生變化的問題。

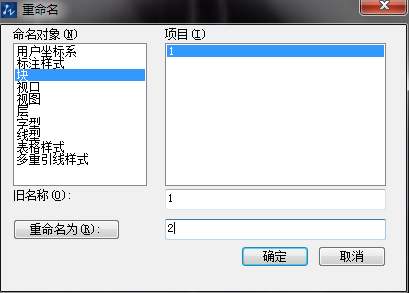

遇到這種問題時,我們只需要將其中一張圖中的圖塊重命名,使兩個圖塊的名字不一樣就可以了。操作方法也很簡單,輸入重命名命令REN(RENAME),在對話框中修改圖塊的名字,如下圖所示。

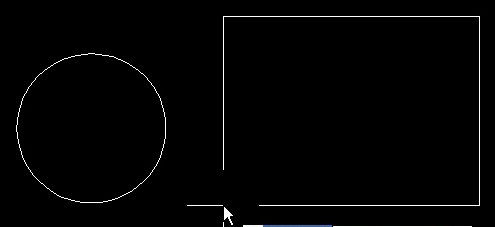

修改完圖塊名字后,再復制粘貼,我們就可以看到復制的圖塊不會再變了,如下圖所示。
