為什么插入CAD圖塊時圖形離插入點很遠
在創建圖塊時必須正確定義插入點,否則在插入圖塊時不容易準確定位。
定義圖塊時默認的插入點為(0,0,0)點,如果圖形離原點很遠,插入時圖形就會離插入位置很遠,有時甚至?xí)揭晥D外。
很顯然,這樣的插入點非常不利于圖塊的定位,因此提醒初學者,在定義圖塊時首先要注意合理定義插入點,否則等發現問題再來改插入點就會很麻煩。

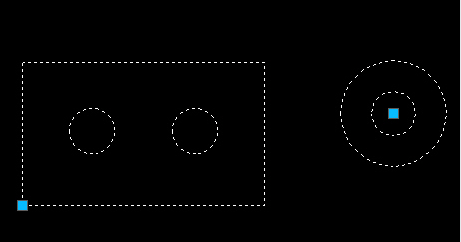

在定義圖塊時最好將插入點定義到圖形上比較好定位的位置,如圓定義到圓心,矩形定義到一個角點。如下圖所示。
