如何把CAD圖塊的屬性文字分解為普通文字

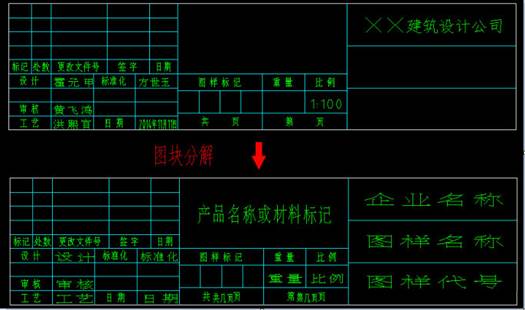

CAD中經常用到屬性塊,最常用的有圖框和設備圖塊等,屬性文字在不分解圖塊的情況下可以輕松編輯, 但有時我們需要把屬性框炸開(X),炸開后屬性文字顯示的不是屬性的值(也就是顯示的文字),而是變成了標記,如下圖所示。

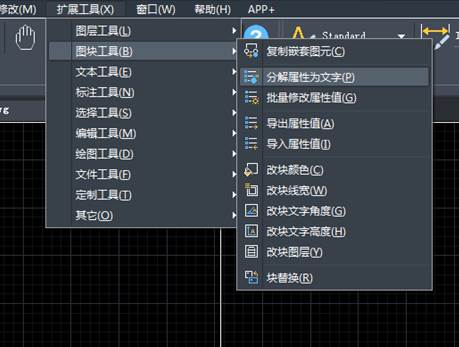

很顯然,我們希望圖塊分解后能保持原來的樣子,而不是變成圖塊定義之前的樣子。但屬性塊用常規的炸開(EXPLODE)命令,結果就是這樣的,屬性文字變成了原始狀態。因此在CAD的擴展工具中專門開發了一個命令:分解屬性為文字(Explode Attributes to Text),命令是BURST。
同樣是上面的圖塊,我們用BURST命令再分解一下,分解結果如下。
