如何利用外部塊制作CAD圖塊素材庫
網上下載的CAD圖庫素材我們?cè)撊绾问褂?？我們?yīng)該如何利用外部塊制作我們的CAD圖塊素材庫？下面將為大家簡單介紹一下。
1、首先在電腦某個盤中新建一個文件夾，命名為我的圖庫，如：C:\我的圖庫。

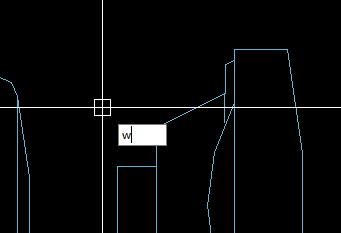

2、輸入外部塊快捷鍵w，回車，如圖所示。

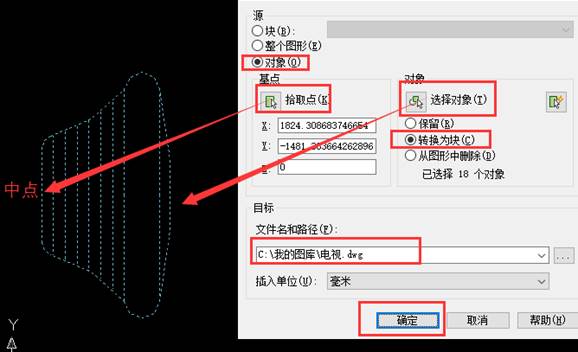

3、彈出寫塊窗口。
4、打開需要插入素材的圖紙，輸入插入塊快捷鍵I。

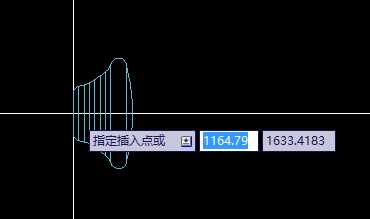

5、指定插入點，完成。
6、同樣方法，我們可以在剛剛新建的C:\我的圖庫文件夾里通過外部塊命令創建自己常用的圖庫，需要用時直接通過插入塊命令I(lǐng)插入即可。
