用CAD制作課程表的技巧
cad中想要畫一個課程表，該怎么設計課程表呢？下面我們就來看看詳細的教程。

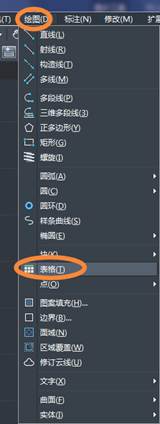

1、打開CAD軟件，在左側的工具欄里找到表格命令，或者是在菜單欄點擊繪圖，在繪圖的下拉菜單里找到表格命令。

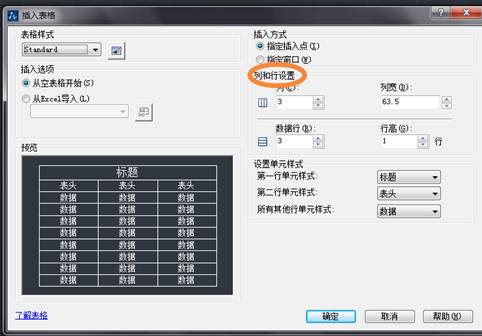

2、點擊表格后，會出現一個插入表格的窗口。左側有表格的樣式，右側是制作表格的關鍵，右側有行和列的數據，還有行高列寬的數據，這些都要根據自己的需求來填寫。

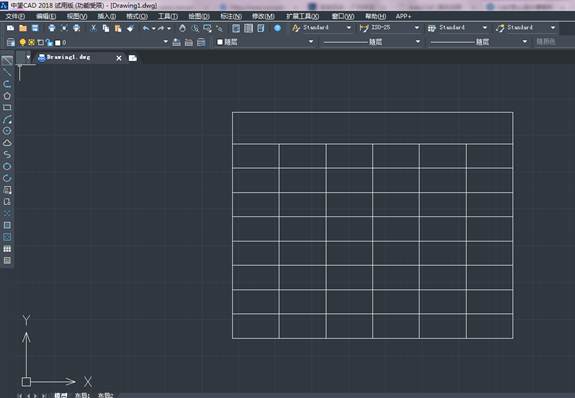

3、我們這里輸入6列7行，行高列寬用默認，填好相應的數據，點擊確認。列表就出現在頁面上了。

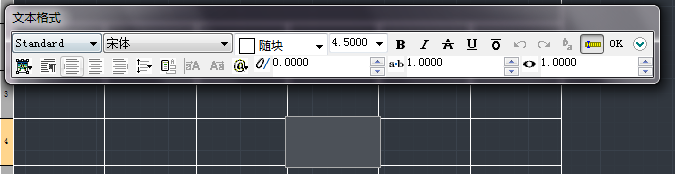

4、接下來就是編輯文字了，先選中要編輯文字的單元格，雙擊便可輸入文字。

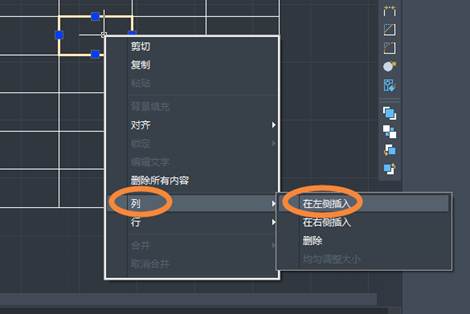

5、如果在做表格的時候想要插入行或列，也是可以的。用法和EXCEL也是相似的。先選中表格，然后點擊鼠標右鍵，找到插入行或列的命令，如果插入列的話選擇向左插入還是向右。插入行的話選擇向上或向下插入。

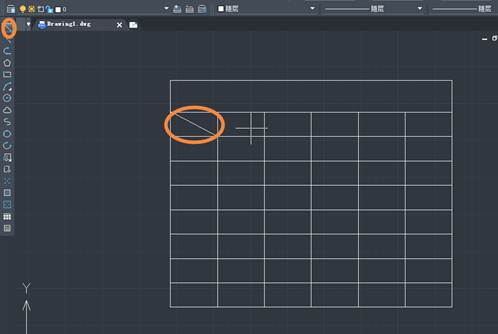

6、借助CAD直線工具畫斜線簡單方便，這一點比EXCEL簡單方便多了。選擇直線工具，在對角線的位置直接連接就形成一條斜線。在斜線里輸入文字也很簡單，可以在CAD頁面上寫好文字，直接用M快捷鍵移到想要的位置上。

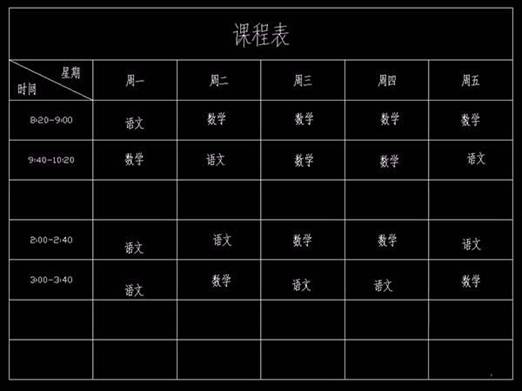

7、最后做成的表格如下圖，是不是比用EXCEL更方便呢？
