CAD怎么設計立體的管道圖形?
cad中想要設計一款立體的管道,該怎么繪制呢?下面我們就來看看詳細的教程。
1、我用的版本是中望CAD2018,所以我就先來介紹下中望CAD2018里如何繪制立體圖形,首先打開我們的CAD

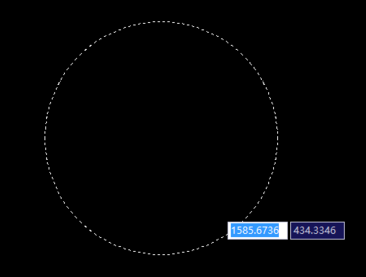

2、我先來介紹畫出一根立體管道吧,先畫出一個平面大圓來

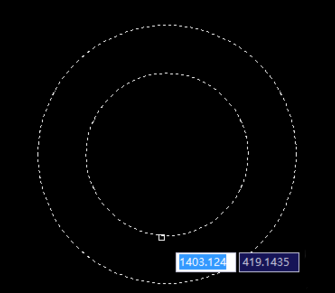

3、再在大圓的里面畫出一個小圓,只要比大圓小,就可以了(你畫的這個小圓直接關系到,最后你畫出的這個立體的管道了厚度)前提是同一個圓心,否測這個管道將不圓,如圖所示:
4、然后我們要點擊這個圖標來,創建面域(這兩個圓里面不可以有別的線條,否測面域不會創建成功)

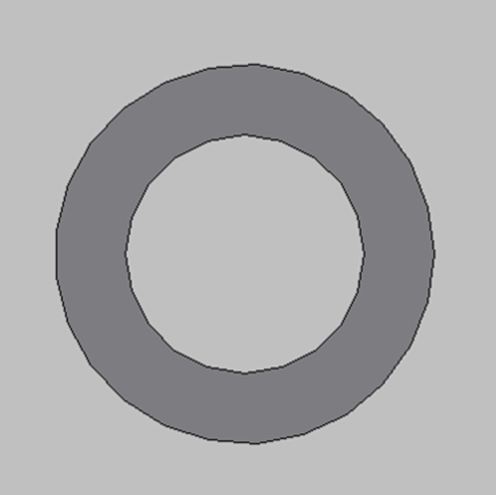

5、這樣的話,這個面域就創建成功了,接下來,我們點擊差集圖標,也就是不用大圓減去這個小圓的面域,這樣里面就成了一個空心的

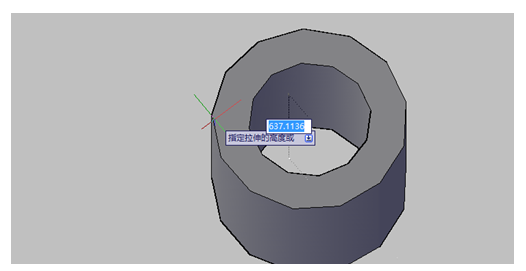

6、其實這樣就有了這個管道的大致模樣了,最后我們再點擊拉伸按鈕,把這個管道拉成你想要的長度就可以了
