怎么用CAD繪制一朵花
在CAD中,想要繪制一朵小花朵的平面圖,應該怎么做呢?下面給大家?guī)砝L制花朵的詳細教程。

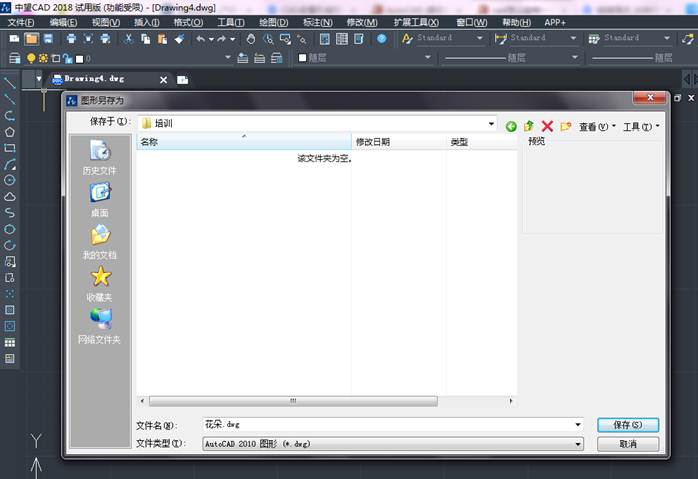

1、正常啟動中望CAD2018軟件,選擇“文件|保存”菜單命令,將其保存為“花朵.dwg”.

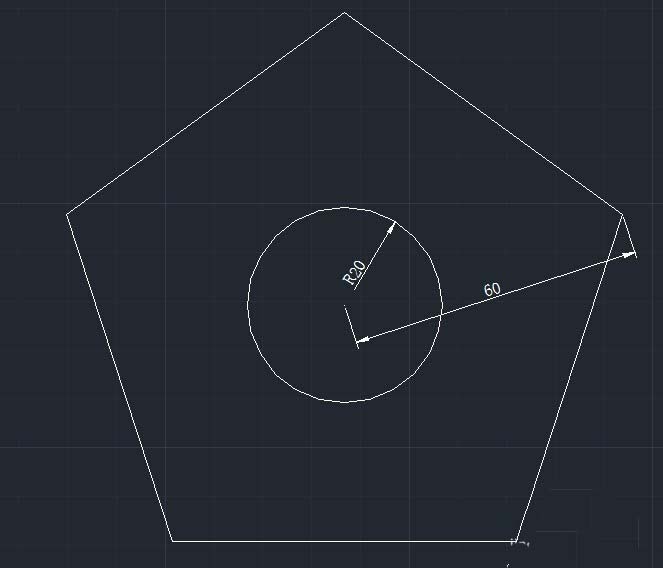

2、執行“圓”命令,繪制一個半徑為20mm的圓,再執行“多邊形”命令,繪制一個內切于圓的正五邊形,具圓半徑為60mm.

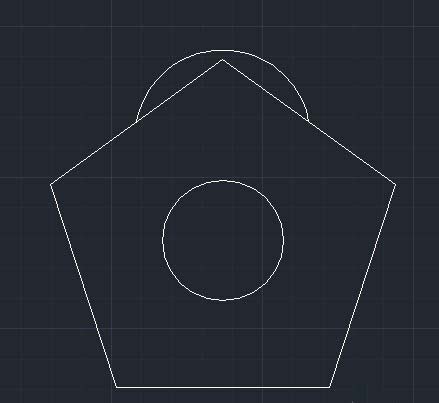

3、選擇“繪圖|圓弧|起點、端點、半徑”菜單命令,過五邊形上側二條邊的中點,繪制半徑為29mm的圓弧。

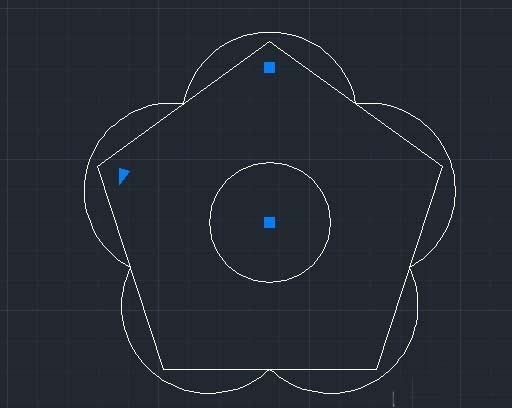

4、執行“陣列”命令(AR),選擇上一步所繪制的圓弧對象,再選擇“極軸”選項,設置捕捉內圓心點作為陣列的中心點,再設置陣列數為“5”,從而完成對圓弧進行陣列。
5、執行“刪除”命令(E),將五邊形刪除;再執行“施轉”命令,圍繞圓心將圓弧旋轉45度。

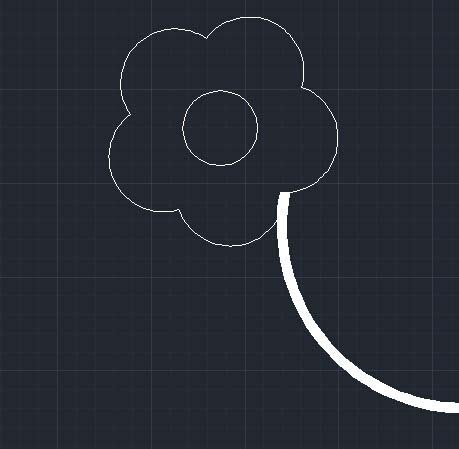

6、執行“多段線”命令,設置起始寬度為5mm,端點寬度為5mm,繪制一條如圖所示的圓弧。

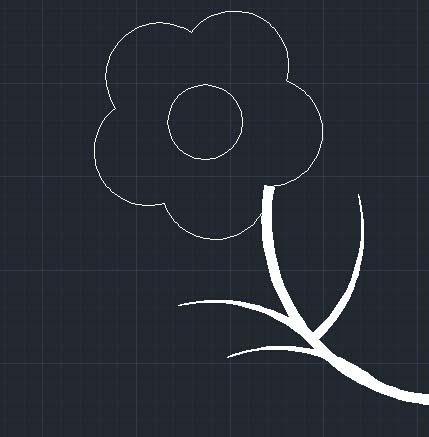

7、再執行“多段線”命令,設置起始寬度為0,端點寬度為5mm,繪制一條圓弧,并通過執行“復制”命令,再復制出二條多段線,最后依次分別選擇多段線,拖動多段線夾點位置,繪制圖示圖形。

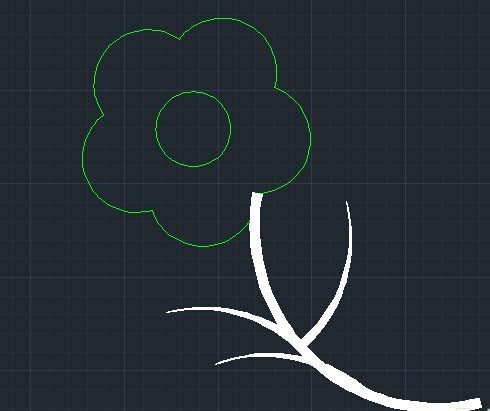

8、按組合鍵【ctrl+1】,打開特性面板,在特性面板下拉列表中,將花朵的顏色改為綠色。至此,花朵圖塊繪制完成,進行保存。
