CAD繪制門弧平面圖的方法



怎么利用CAD繪制門弧平面圖呢?在繪制建筑圖的時候,需要滬指門弧,該怎么繪制呢?下面我們就來看看cad繪制平面門弧的教程,需要的朋友可以參考下。

CAD繪制門弧平面圖的方法

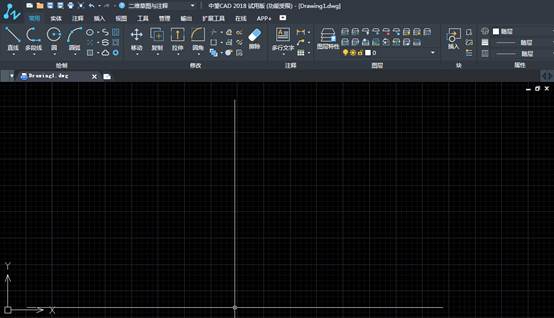

1、打開中望CAD軟件

CAD繪制門弧平面圖的方法

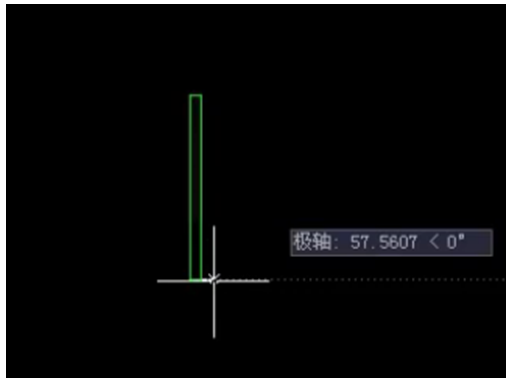

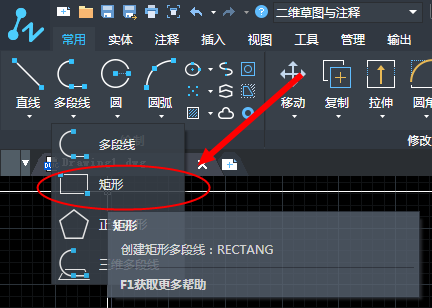

2、在“常用”菜單欄里點擊“圓”的下拉符號選擇“矩形”工具,畫一個厚度為50MM,長度為810MM的門框。

CAD繪制門弧平面圖的方法

CAD繪制門弧平面圖的方法

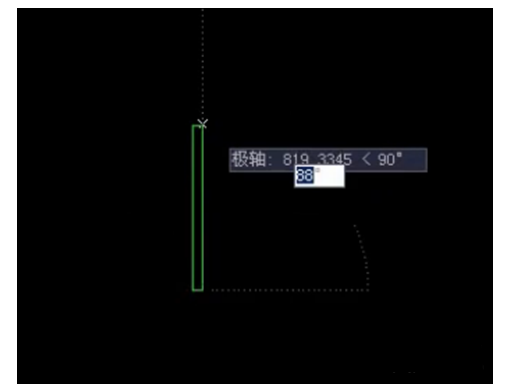

3、選擇圓弧工具,命令行鍵入“C”,拾取矩形門框右下角的點,向上移動,再拾取右上角的點做為圓弧起點。

CAD繪制門弧平面圖的方法

CAD繪制門弧平面圖的方法

4、把弧線向左下拉至矩形門框最下面那根線平行,按左鍵確定。

CAD繪制門弧平面圖的方法

5、選擇直線工具,把門弧連接起來。

CAD繪制門弧平面圖的方法

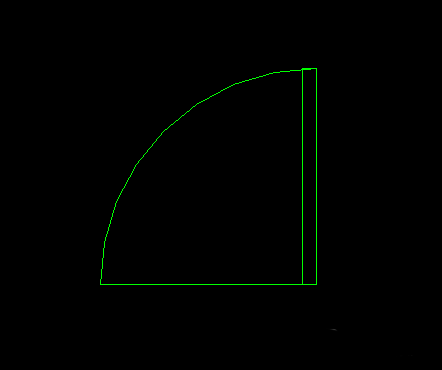

6、門弧完成

CAD繪制門弧平面圖的方法

以上就是CAD繪制門弧平面圖的教程,歡迎大家前來學習!
