CAD畫魚池的教程
如何繪制一個魚池的平面圖呢？下面我們來看看CAD畫魚池的教程。

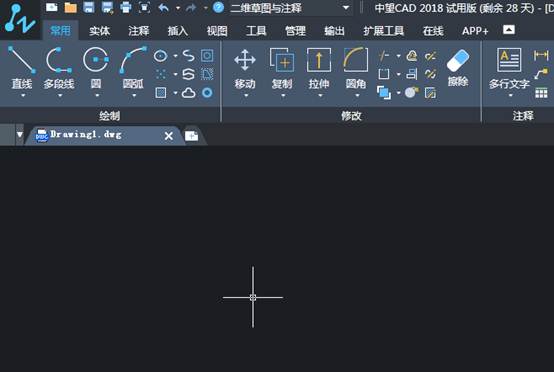

1、打開中望CAD這款軟件，進入CAD的操作界面如圖所示：

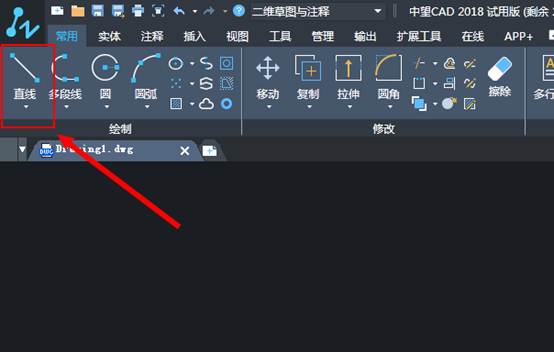

2、在該界面內找到直線命令，如圖所示：
3、使用直線命令在繪圖區里繪制出如圖所示的圖形：

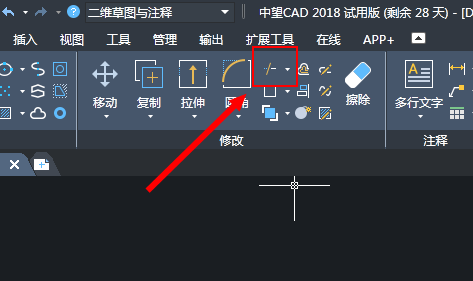

4、再在菜單區里找到修剪命令，如圖所示：

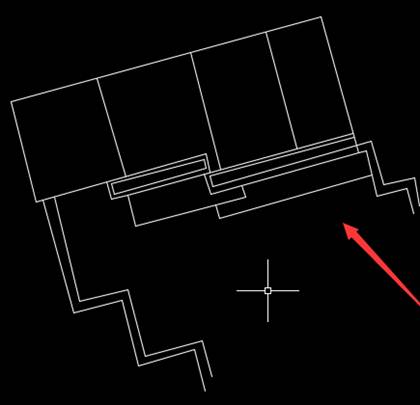

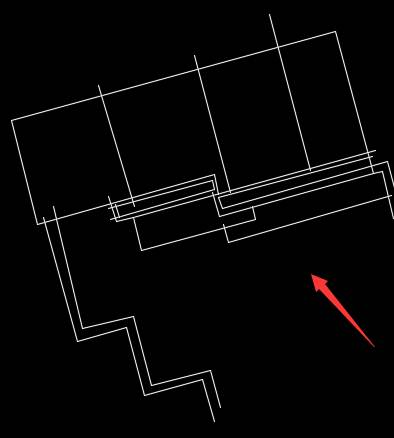

5、使用修剪命令將多余的線剪掉，如圖所示：

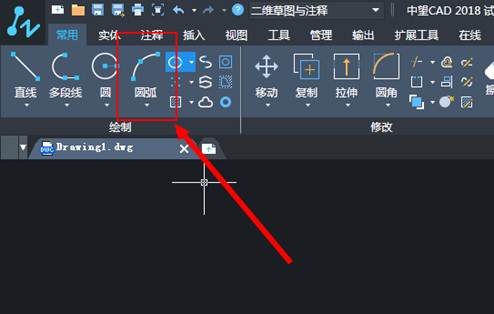

6、再在菜單區里找到圓弧命令，如圖所示：

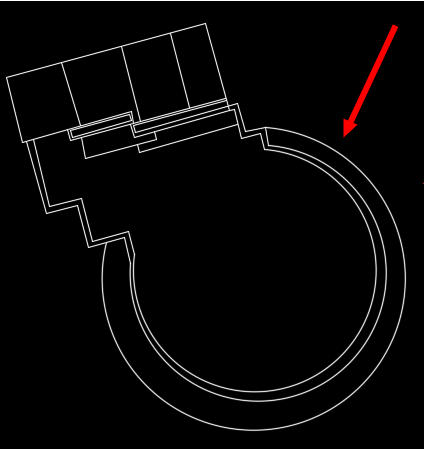

7、使用圓弧命令，在繪圖區里繪制三個圓弧，如圖所示：

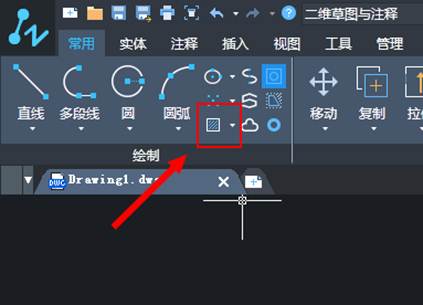

8、再在菜單區里找到填充命令，如圖所示：

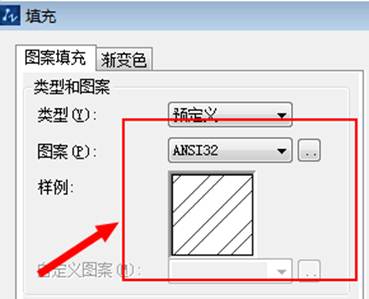

9、選擇填充命令，在其設置里選擇填充的樣式，如圖所示：

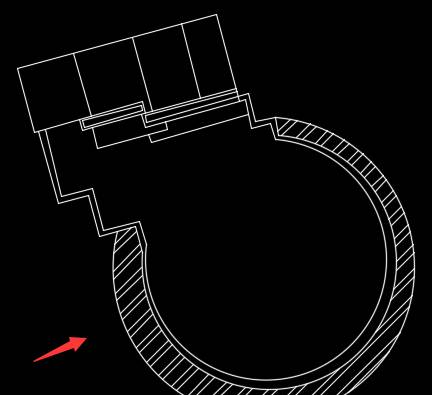

10、再在圓弧內點擊鼠標左鍵填充上我們選擇的圖案樣式，如圖所示：

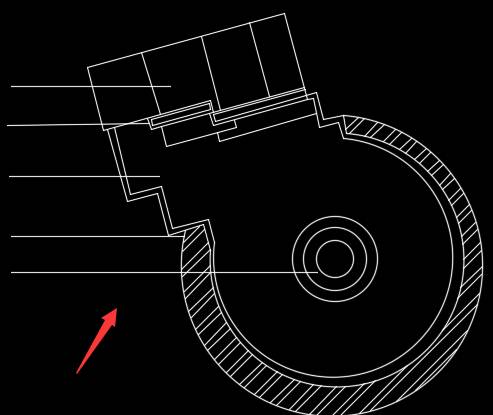

11、分別選擇直線和圓命令，再在剛剛的圖形內會出直線和三個同心圓，如圖所示：
12、再在菜單區里找到文字命令，如圖所示：

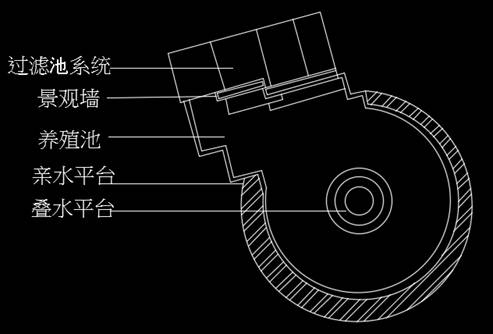

13、使用文字命令，在圖形上標注出魚池各部分的用途這樣我們的魚池就畫好了，如圖所示：
