CAD怎么只旋轉角度而坐標不變?
用CAD繪圖很多時候需要對圖紙進行一定角度的旋轉,但隨著角度的旋轉連帶坐標軸一起旋轉這就不是我們想要的。下面我們來看看怎么操作。

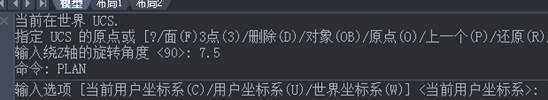

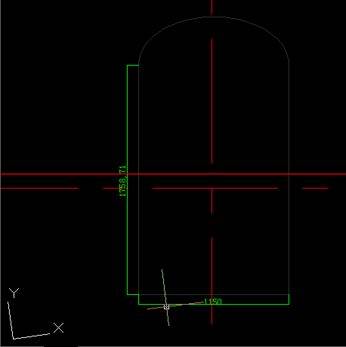

1、在已經繪畫好的圖紙上輸入“UCS”并回車,會出現提示你要選擇的旋轉參數。
2、這里以Z軸為示范,在命令行中輸入“Z”。
3、然后輸入你要旋轉的角度,這里輸入7.5,并回車,看到圖紙中的坐標軸已經發生了旋轉。

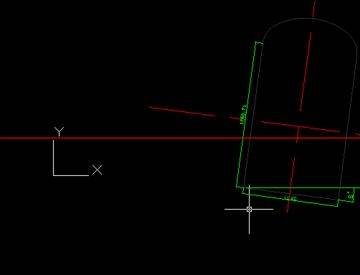

4、接下來在命令行中輸入“PLAN”回車,即可看到繪制的圖案發生了旋轉,而坐標軸恢復了正常。
5、用角度標注,檢驗你旋轉的角度跟想要的是否一致(有時候需要用到補角)。
注意事項:輸入旋轉角度要為整數
