CAD怎么畫鋼琴平面圖
CAD怎么畫出鋼琴的平面圖呢？很簡單的，有需要的朋友動手試試吧。

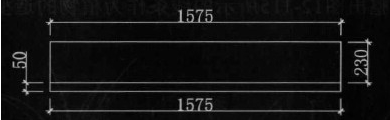

1、啟動中望CAD軟件，執行“矩形”命令,繪制1575mmX230mm和1575X50mm的直角矩形。

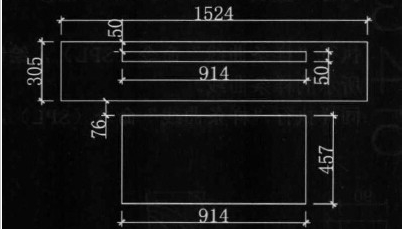

2、執行矩形命令和移動命令（M），繪制出如圖所示圖形。

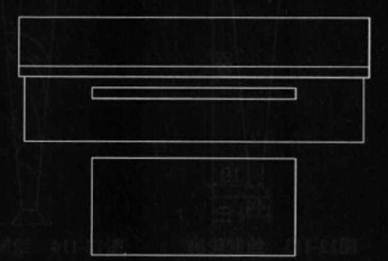

3、執行移動命令，按[F8]鍵打開“正交”模式，捕捉上一步繪制的矩形中點，將二部分直角矩形圖形組合在一起。

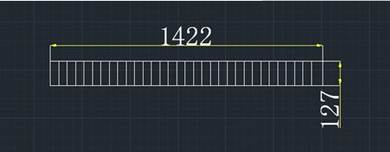

4、執行“矩形”命令,繪制一個1422mmX127mm的直角矩形，執行分解命令（X）將直角矩形對象進行找散操作；再執行“偏移”命令（O），將豎線依次向右偏移44mm的距離，從而完成鋼琴輪廊的繪制。

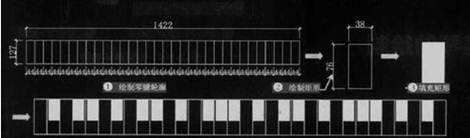

5、執行“矩形”命令，繪制一個38mmX76mm的直角矩形，再執行“圖案填充”命令（BHA），選擇預定義，填充圖案為“solid”,對矩形對象進行填充，最后執行復制命令,將填充好的矩形圖案復制到圖中所示的位置。

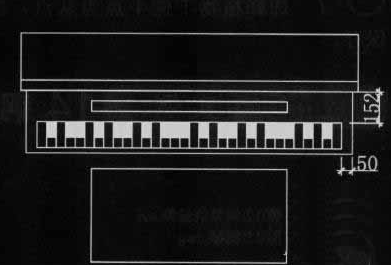

6、執行“移動”命令，將鋼琴琴鍵移動到圖中所示的位置，從而完成鋼琴的繪制。
以上就是CAD繪制鋼琴的步驟，希望大家的喜歡。
