用CAD三維建?；@球

如何利用CAD繪制出三維的籃球，具體方法如下：

 1.打開CAD，layer命令（快捷鍵la）打開圖層對話框，新建兩個圖層sphere和spline ，并分別設置顏色為橙色(255,127,0)和藍色(0,0,255)，關閉退出。

2.circle命令（快捷鍵c）畫圓，圓心為原點（0,0），半徑為150mm（以下省略單位），zoom命令（快捷鍵z）后選擇A，縮放至全屏；

line命令（快捷鍵l）畫兩條直線段，連接圓的四個象限點；

rotate命令（快捷鍵ro）對兩條線段旋轉-45度；

fillet命令（快捷鍵f）對兩條線段倒圓角，倒角半徑70。

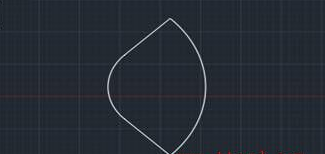

copy命令（快捷鍵co）對整個圖形復制到旁邊，并用trim命令（快捷鍵tr）修剪掉大半圓，然后region命令（快捷鍵reg）進行面域。

3.回到原來圖形上，mirror命令（快捷鍵mi）對曲線和兩條直線段沿Y軸鏡像；

line命令（快捷鍵l）沿畫一條直線段，連接圓的兩個象限點；

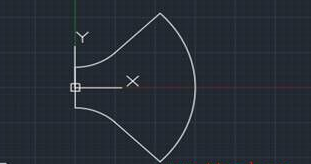

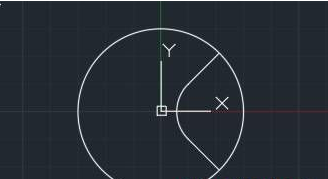

trim命令（快捷鍵tr）修剪，rotate命令（快捷鍵ro）旋轉-45度，然后region命令（快捷鍵reg）進行面域，完成后如下圖。

4.move命令（快捷鍵m）移動另一個面域圖形至長圓弧邊重合；

選擇“可視化”選項卡——視圖面板——西南等軸測（以便后面更直觀的拉伸）；

extrude命令（快捷鍵ext）對移動后的面域向上拉伸150，對另一面域向下拉伸150；

sphere命令（快捷鍵sph）以原點的中心畫半徑150球體；

slice命令（快捷鍵sl）以原點(0,0,0)上XY平面剖切球體（保留兩個面）；

intersect命令（快捷鍵in）對原點(0,0,0)上XY平面上兩個實體相交，然后對原點(0,0,0)上XY平面下兩個實體相交；

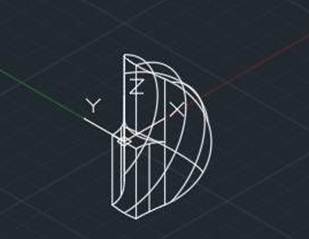

union命令（快捷鍵uni）對兩個實體合并；完成后如下圖：

5.explode命令（快捷鍵expl）全部分解兩次；

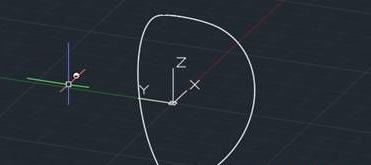

分按住shift鍵和鼠標中鍵移動鼠標調整視圖后， erase命令（快捷鍵e）刪除多余部分線條后，如圖所示：

6.circle命令（快捷鍵c）在旁邊畫小圓，圓心為鼠標任意點選，半徑為3；

copy命令（快捷鍵co）復制6個左右到旁邊；

sweep命令（快捷鍵sw）選小圓為對象，選A選Y垂直于路徑的掃掠對象，分別以五段線條為路徑掃掠；

union命令（快捷鍵uni）對掃掠后的實體合并；

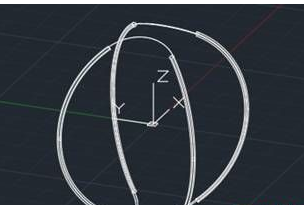

mirror3d命令（快捷鍵mirror3）以原點(0,0,0)上YZ平面三維鏡像，union命令（快捷鍵uni）實體合并，完成后如圖：

7.選擇“可視化”選項卡——坐標面板——沿X軸旋轉坐標90度， circle命令（快捷鍵c）以原點（0,0）為圓心150為半徑畫圓，沿Y軸旋轉坐標90度， circle命令（快捷鍵c）以原點（0,0）為圓心150為半徑畫圓；

sweep命令（快捷鍵sw）選剛才的小圓為對象，選A選Y垂直于路徑的掃掠對象，分別兩圓為路徑掃掠；

union命令（快捷鍵uni）實體合并，完成后如圖：

8.sphere命令（快捷鍵sph）以原點的中心畫半徑150球體；

subtract命令（快捷鍵su）實體差集，先選球體確定再選線條確定（先選擇要保留的部分再選擇要去掉的部分）；

explode命令（快捷鍵expl）實體分解；

選擇球體的每片（不選擇線條實體）并合并后設為sphere層，關閉sphere層；

全選實體線條并合并，設為spline層，關閉spline層；

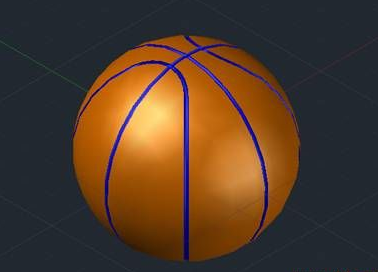

刪除多余線或其它，然后打開sphere層和spline層。至此全部完成，如圖：

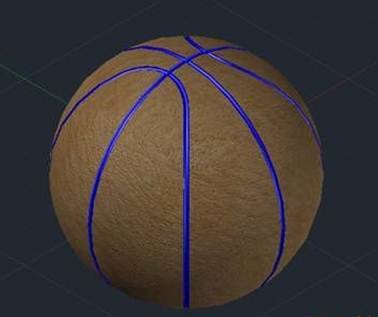

9.感覺不真實，就再貼上材質。完成如圖：

以上就是籃球的三維建模教程，希望對大家有所幫助！
