CAD中使用VIEWRES命令改變圓的光滑度



    如何使用CAD中的VIEWRES命令來改變圓的光滑度呢?接下來看看一下的簡述。

VIEWRES 使用短矢量控制圓、圓弧、橢圓和樣條曲線的外觀。矢量數目越大,圓或圓弧的外觀越平滑。例如,如果創(chuàng)建了一個很小的圓然后將其放大,它可能顯示為一個多邊形。使用 VIEWRES 增大縮放百分比,重生成更新的圖形,圓的外觀平滑。減小縮放百分比會有相反的效果。

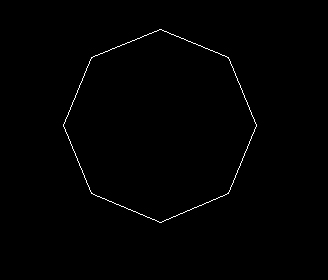

    下圖是在420*297的幅面下畫的直徑1的圓,放大后的情況:

CAD中使用VIEWRES命令改變圓的光滑度



    使用VIEWRES命令使得圓光滑:

CAD中使用VIEWRES命令改變圓的光滑度
