CAD塊的創建與插入方法技巧
在使用CAD的時候,一般先建立一個經常使用的圖形符號庫,例如一些齒輪,螺釘,表面粗糙度的符號等等,而這些庫可以利用CAD塊的命令得以實現,下面我就以非加工表面粗糙度的符號來創建一個塊。
一、塊的創建
1、打開CAD,繪制非加工表面粗糙度的符號,如圖:

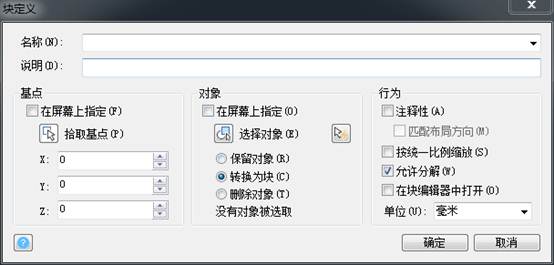

2、點擊繪圖工具欄,或者命令窗口輸入B回車,但出塊定義對話框,具體操作方法:
①在名稱項目中輸入名稱:非加工表面粗糙度;
②單擊“拾取點“按鈕,塊定義對話框消失,選取粗糙度符號的尖點后,塊定義對話框重現;

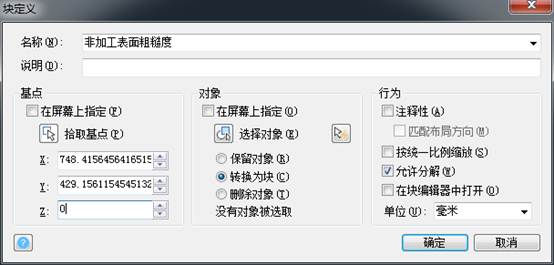

③單擊”選擇對象“按鈕,塊定義對話框再次消失,選取整個粗糙度符號,結束選擇后,塊定義對話框再現,如圖:
二、塊的輸入

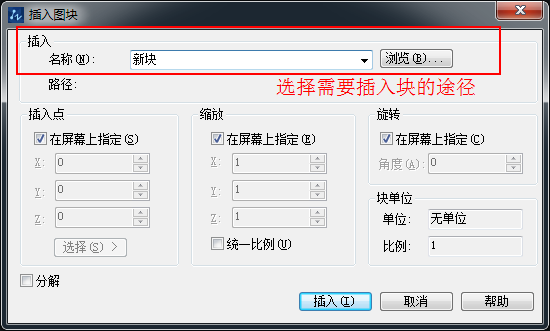

1、在工具欄中找到塊-插入或者在命令行中輸入insert,彈出插入對話框,如圖:
選取好,插入點,單擊鼠標即可。
