CAD給標注添加檢驗標注的教程
CAD檢驗標注使用戶可以有效地傳達應檢查制造的部件的頻率,以確保標注值和部件公差處于指定范圍內。檢驗標注由邊框和文字值組成。檢驗標注的邊框由兩條平行線組成,末端呈圓形或方形。文字值用垂直線隔開。檢驗標注最多可以包含三種不同的信息字段:檢驗標簽、標注值和檢驗率。

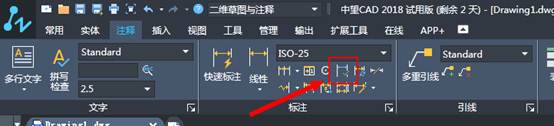

1.單擊CAD“注釋”工具欄中的“檢驗”按鈕,或輸入【DIMINSPECT】命令,打開如圖所示的“檢驗標注”對話框。

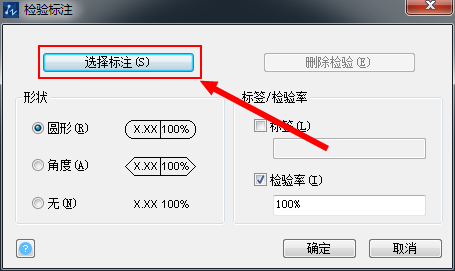

2.在“檢驗標注”對話框中單擊“選擇標注” 按鈕,然后在視圖中選擇一個尺寸標注,按【Enter】鍵返回到“檢驗標注”對話框。

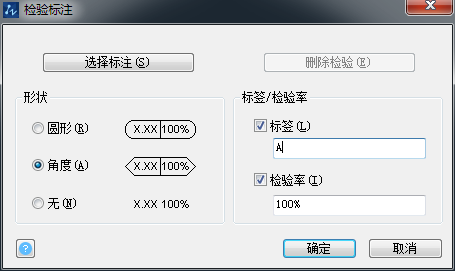

3. 在“形狀”參數欄中選擇線框類型;在“標簽/檢驗率”參數欄中指定所需的選項,選中“標簽”復選框, 然后在文本框中輸入所需的標簽;選中“檢驗率”復選框,然后在文本框中輸入所需的檢驗率。
4.單擊“確定”按鈕。
注:可以將檢驗標注添加到任何類型的標注。檢驗標注的當前值顯示在特性選項板的“其他”下。這些值包括用于控制邊框外觀以及標簽和檢驗率值的文字的特性。
