CAD怎么繪制一個鋼釘
在CAD繪制一個立體的鋼釘，該如何繪制呢？下面小編教大家怎么利用CAD繪制一個逼真的釘子，大家可以參考一下，下面是詳細的教程。
1、選擇主視圖，畫一個長90，高2.4的矩形。如圖所示

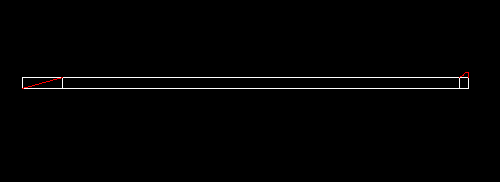

2、將矩形分解，一側短邊向內偏移2，一側短邊向內偏移8。然后沿矩形畫一條線（紅色）

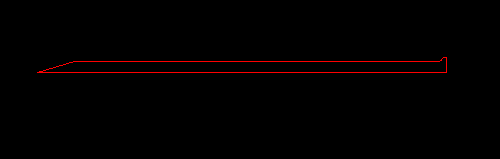

3、修剪、刪除多余線條，并面域圖形，沿下邊直線旋轉圖形，并轉西南等測軸視圖

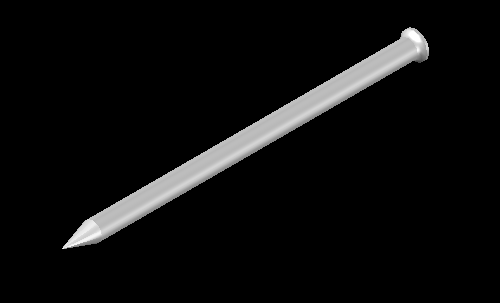

4、先將圖層顏色改成白色，再轉真實視覺樣式
以上就是cad畫鋼釘?shù)慕坛?，看起來很立體很逼真，大家可以著手嘗試畫一下。
推薦閱讀：CAD制圖初學入門
推薦閱讀：CAD命令大全
