CAD怎么繪制多邊形的外切圓？今天我們來繪制一個簡單的六邊形，通過CAD來繪制它的外邊圓，該怎么操作呢？下面是詳細的教程。
1、打開CAD軟件，點擊【繪圖】-“正多邊形”選項，按照提示繪制正多邊形。如圖

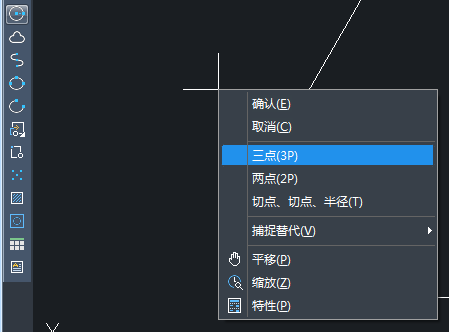

2、點擊“圓”，點擊右鍵，在彈出窗口選擇“3點（3P）”，如圖

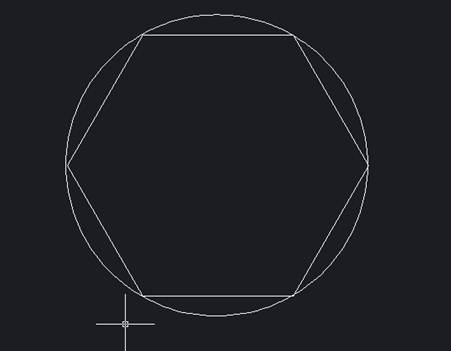

3、選擇正多邊形的3個角位置，外切圓就繪制好了。效果如圖
以上就是CAD畫多邊形的外切圓的教程，希望大家喜歡，
