CAD圓弧連接圓和直線的教程



CAD怎么將圓和直線連接起來?CAD中想要將圓和直線連接到一起,該怎么連接呢?今天我們就來看看使用圓角工具連接的方法,以下是詳細的教程.。

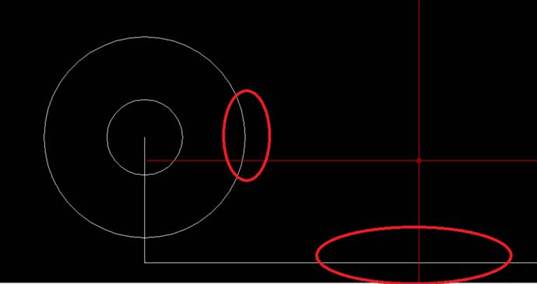

1、圓和直線怎么畫,位置關系直接從圖中了解,并且通過相對位置畫出來就可以了。如圖所示,需要連接紅色圈住的圓和直線。

CAD圓弧連接圓和直線的教程

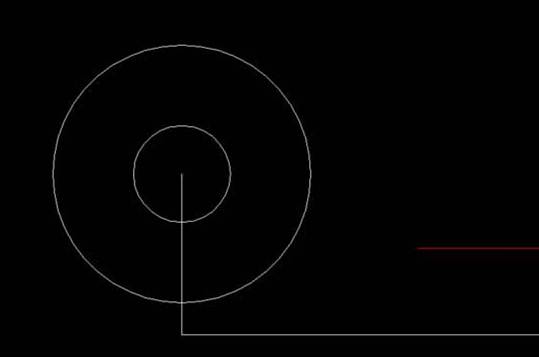

2、關鍵就在于這兩段如何連接,這里我們選擇右邊的圓角工具,或者命令“f”

CAD圓弧連接圓和直線的教程

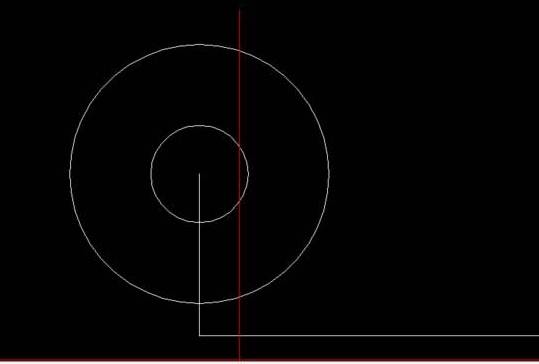

3、選擇圓角工具后,在命令輸入“r”,然后空格確定,輸入圖紙中的半徑“8”

CAD圓弧連接圓和直線的教程

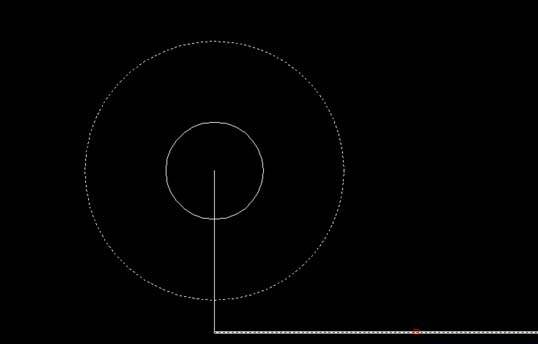

4、接著,選擇對象,選擇圓和直線

CAD圓弧連接圓和直線的教程

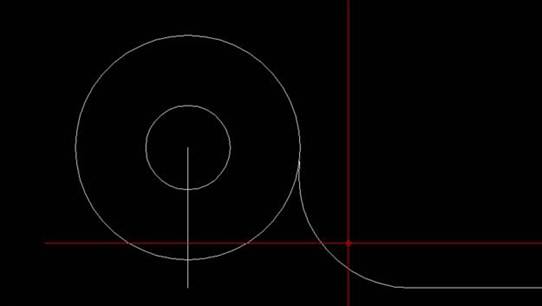

5、就直接連接好了。

CAD圓弧連接圓和直線的教程

以上就是cad圓弧連接圓和直線的教程,希望大家喜歡。





推薦閱讀:CAD制圖初學入門

推薦閱讀:CAD轉換成PDF
