CAD標注尺寸改成英文字母的教程
CAD怎么修改標注尺寸? CAD繪制圖形時，需要標注尺寸，如果cad中標注的尺寸是數字，但是想改成英文或者中文，該怎么操作呢？今天小編給大家介紹CAD修改標注尺寸的方法，看看如何把數字標志改成英文或中文，下面是詳細的教學。

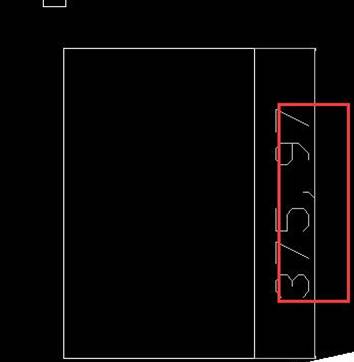

1、標注好物體后，選擇尺寸雙擊，會彈出屬性對話框
2、在對話框中找到文字》文字替代，在文字替代中輸入文字，在cad界面點一下，就可以顯示你輸入的文字了

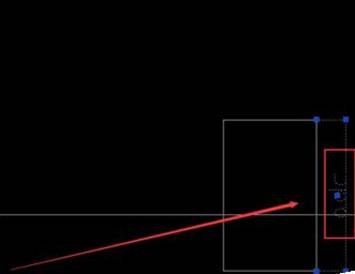

3、看下文字的效果如何，如果要改變樣式要對標注樣式進行修改

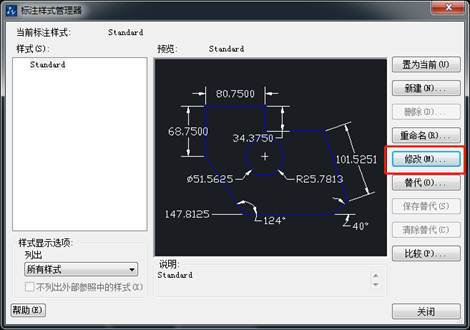

4、找到cad菜單欄的【修改】》【標注樣式】，點擊彈出對話框，選擇修改

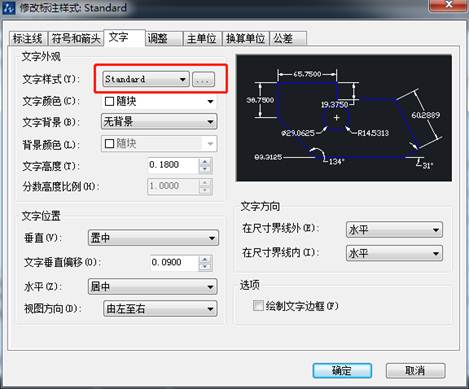

5、選擇文字欄，在文字樣式后面那省多級鍵

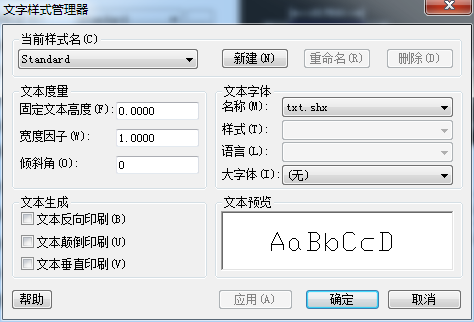

6、修改文字樣式，可以在預覽中看到改的文字效果。
以上就是CAD標志尺寸修改為英文字母的教程，可以選擇自己喜歡的字母樣式。
