CAD繪制一定角度線段的教程



CAD怎么畫一定角度的線段?在CAD制圖中,我們常常要繪制線段,那繪制一定角度的線段,該如何操作呢?今天小編帶大家來看看CAD中繪制一定角度線段的方法,很簡單,下面是詳細的教程學習。

1、打開CAD軟件后,點擊直線,或輸入命令'line'

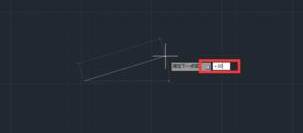

2、畫第一個點,再輸入'<30',enter,30是與水平線的夾角,逆時針為正。

CAD繪制一定角度線段的教程

3、在輸入線段長度,enter就可以了。



CAD繪制一定角度線段的教程

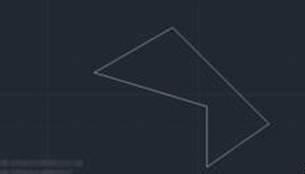

4、如果要取消這個角度,就在第二步后輸入'<',enter。而且可以連續畫多條線段。

CAD繪制一定角度線段的教程



注意事項:

所畫的直線角度都是與水平線的夾角,不是與上一條直線的夾角。

以上就是CAD繪制一定角度直線的教程,希望大家喜歡。





推薦閱讀:CAD制圖初學入門

推薦閱讀:CAD打印
