捕捉自在拉伸STRETCH中的應用
當我們需要將圖中已有的圖形定位到距離某點一定距離時,我們無需知道圖形相對某點現在的距離,利用FROM可以一次完成定位。上一節我們介紹了捕捉自命令的使用方法,這里接著給大家介紹捕捉自命令在stretch中的應用,下面來看看詳細的教程。

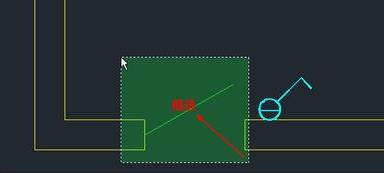

1、輸入S,回車,執行拉伸命令,從右往左框選們及門框的所有頂點,如下圖所示。

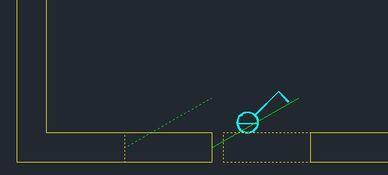

2、回車,確認選擇,命令行會提示我們指定拉伸的基點,因?yàn)槲覀兪且岄T(mén)的左側端點距離墻角300,所以捕捉門框的左上角點作為基點,如下圖所示。

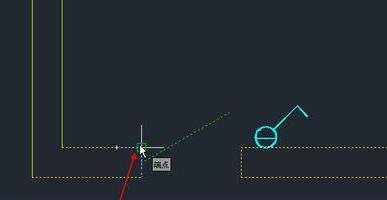

3、確定基點后移動光標,我們可以看到門和門框的會跟隨我們的光標移動,而且命令行會提示指定第二點,此時輸入FROM,回車,如下圖所示。

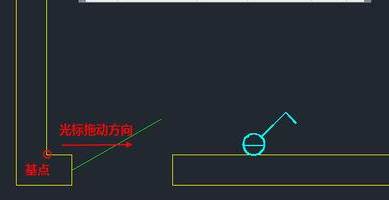

4、此時會提示定位FROM的基點,我們捕捉墻角點作為基點,水平方向拖動光標,輸入300,回車,就將門整體移動到距離墻角300的位置,如下圖所示。
小結:
以上就是CAD中捕捉自命令在stretch中的應用,捕捉命令可以實現定位和整體移動。
