CAD怎么設置顯示柵格和刪格點陣捕捉
CAD怎么設置顯示柵格和刪格點陣捕捉？柵格在畫圖時方便對齊對象，也可以比較直觀地看到對象之間的距離。柵格點陣捕捉，可以用來設置鼠標移動的固定步長。今天小編給大家介紹CAD中顯示柵格和柵格點陣捕捉的方法，下面來看看詳細的教程。
一、顯示刪格：
1、單擊CAD屏幕下方的【刪格】按鈕。

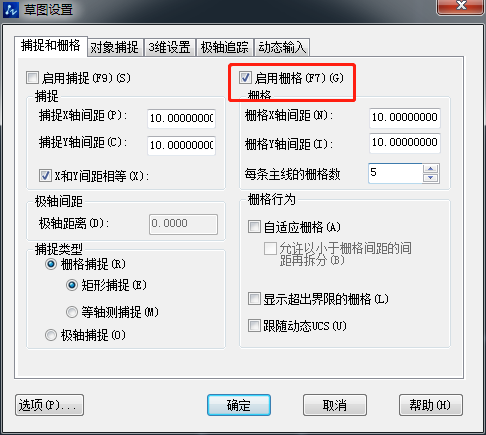

2、右鍵單擊【柵格】按鈕，選擇【設置】，構選【啟用柵格】就可以顯示刪了，并可以在該設置面板中設置刪格的水平距離和豎直距離。

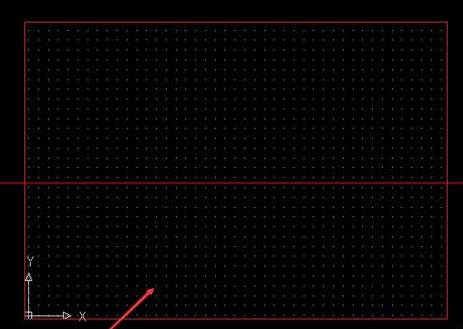

3、設置刪后的顯示結果，如圖。
4、如果需要快速關閉或顯示刪格，可使用快捷鍵F7切換，可以直接右鍵單擊【柵格】，選擇【開】或【關】按鈕切換。
二、顯示刪格點陣捕捉：
1、單擊CAD屏幕下方的【捕捉】按鈕。
2、右鍵單擊【捕捉】按鈕，選擇【設置】，構選【啟用捕捉】就可以顯示柵格了，并可以在該設置面板中設置刪格的水平距離和豎直距離。
3、設置刪后的顯示結果，如圖。
4、如果需要快速關閉或顯示刪格，可使用快捷鍵F9切換，也可以直接右鍵單擊【捕捉】，選擇【啟用柵格捕捉】或【關】按鈕切換。
注意事項：柵格是不能被打印出來的。以上就是CAD顯示柵格和柵格點陣捕捉的教程，很簡單哦。
