CAD怎么使用夾點編輯圖形

CAD怎么使用夾點編輯圖形？當我們選中一個圖形時，圖形亮顯的同時會顯示一些藍色的點，這些點就是夾點。夾點就象圖形上可操作的手柄一樣，無需選擇任何命令，通過夾點就可以執行一些操作，對圖形進行相應的調整。在CAD高版本多段線、填充都增加了夾點以及夾點菜單，可以添加、刪除夾點、還可以進行直線和圓弧段的轉換。

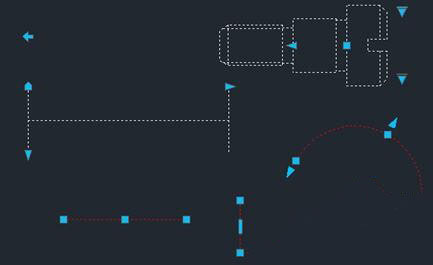

在早期版本中這些點只是方形的，在CAD的高版本中又增加了一些其他形式的夾點，例如多段線中點處夾點是長方形的，圓弧兩端的夾點是三角性的加一個方形的小框，動態塊不同參數和動作的夾點形式也不一樣，有方形、三角形、圓形、箭頭等各種不同形狀。如下圖所示。

一、常規的夾點編輯

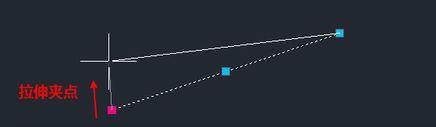

1、對于普通圖形夾點，首先可以單擊選中夾點后拖動夾點改變夾點的位置，你如果注意看命令行提示就會發現，這種操作在CAD中叫拉伸，和拉伸（stretch）命令差不多，同時CAD還針對這種拉伸操作提供了幾個選項，如下所示：

** 拉伸**

指定拉伸點或[基點(B)/復制(C)/放棄(U)/退出(X)]:

如下圖所示。

2、默認狀態下我們可以通過光標或坐標輸入來定位夾點的新位置，也可以用光標確定方向，直接輸入拉伸的距離。不同類型的夾點拉伸會產生不同的效果，比如拉伸直線的端點會改變端點位置，拉伸直線中間的夾點會移動直線，拉伸圓弧的圓心夾點是移動圓弧等等。

上圖中命令行提示有指定拉伸點、基點、復制等幾個選項，說明我們在拉伸夾點的同時不僅可以直接指定新位置，還可以指定拉伸的基點，并且可以拉伸時復制生成新的圖形并保留原有圖形。但夾點編輯遠不止拉伸功能，我們按一下空格或回車鍵。

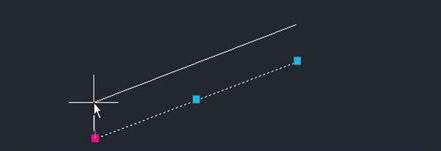

3、我們看到命令由拉伸變成了移動，我們可以直接通過夾點移動對象。跟移動命令不同的是，夾點編輯的移動無需再選擇基點，操作更加簡單。連續按空格鍵，我們可以看看夾點編輯還支持哪些命令，如下圖所示。

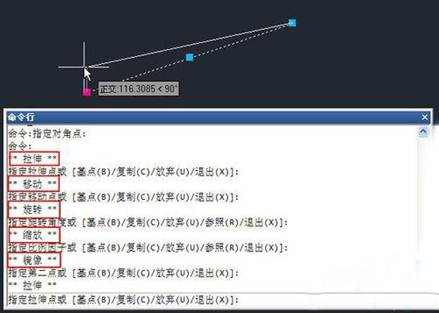

4、從命令行我們可以看出對夾點可以進行拉伸、移動、旋轉、縮放、鏡像幾種常規操作，而且每種操作都可以同時選擇是否復制，也就是說通過夾點可以完成很多常規的編輯，而且可以省去選擇基點等一些操作，在一些狀態下比常規編輯更加簡便，效率更高。CAD每個版本對夾點可執行的操作不同，越高的版本支持得越多，要想知道你使用的CAD可以支持哪些夾點操作很簡單，選中一個夾點，然后按鼠標右鍵，從右鍵菜單就可以知道了，如下圖所示。

二、夾點快捷菜單

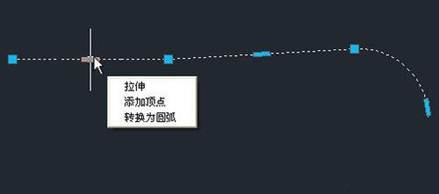

1、在CAD高版本，夾點編輯功能進一步加強了，從上面的截圖中我們可以看到，當選擇了多段線的直線段中點處的夾點的時候，不僅可以進行拉伸、移動、旋轉等常規操作外，還可以進行添加頂點、轉換為圓弧等操作，執行這些操作時無需右鍵，當選中夾點后，光標停留在夾點上就會自動彈出夾點快捷菜單，如下圖所示。

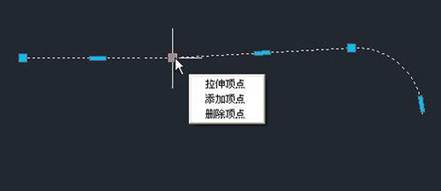

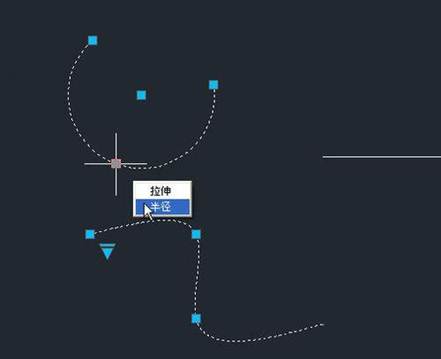

2、這個菜單會隨圖形不同，選擇的點類型不同，會發生變化，加入我們選擇圓弧段中點，轉換為圓弧會變成轉換為直線，當我們選擇線段端點的時候，會出現刪除頂點的選項，拉伸也變成了拉伸頂點，如下圖所示。

3、高版本CAD中直線、圓弧、樣條曲線夾點都有快捷菜單，大家感興趣的話可以看看。

三、動態塊的夾點

1、動態塊的夾點就更加多樣化了，不同的動作都有不同的形狀的夾點，此外還有可見性、查詢列表的夾點，這里就不介紹定義方法，只是簡單地看幾種夾點的形式吧?？梢娦詩A點可以通過下拉菜單選擇圖塊不同的可見性狀態，使圖塊呈現出不同的狀態。

2、動態的拉伸、翻轉、縮放等動作都有各自的夾點形狀，我們可以看一個建筑的平開門為了適用于不同的狀況，就增加了上下翻轉、左右翻轉，尺寸拉伸，角度查詢以及設置開啟角度的可見性的多個夾點。

注意事項：

動態塊的夾點的圖形、參數和動作都是可以在塊編輯器中進行定義的，相對比較復雜。
