CAD中單位設定對形成塊的影響
CAD中單位設定對形成塊有什么影響？寫塊（快捷鍵W）是把塊輸入到一個單獨的文件，不僅可以在當前圖形文件中使用，而且自己還是一個文件，可以通過插入塊直接插入到其他圖形中。塊定義（ 快捷鍵B）建立的塊是包含于當前文件中，沒有單獨成為文件，不能通過插入塊直接插入到其他圖形中，只能通過帶基點復制粘貼到其它圖形文件中。究竟單位設定與否對塊形成有何影響，下面來看看實例教程。

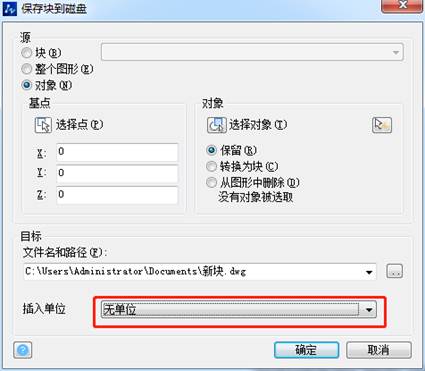

1、輸入W，我們會看到下圖寫塊提示框

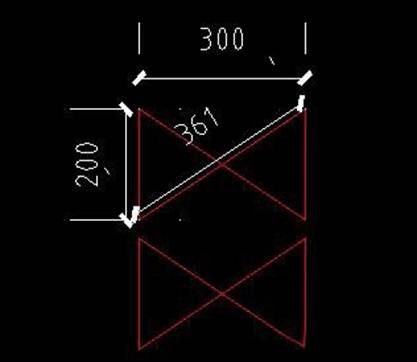

2、選擇無單位，則寫出的塊與源圖大小規格一樣

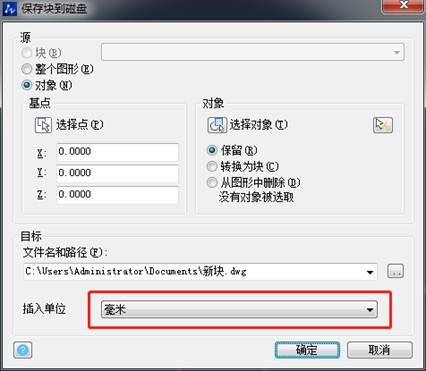

3、輸入W，將輸入單位改成毫米，如下

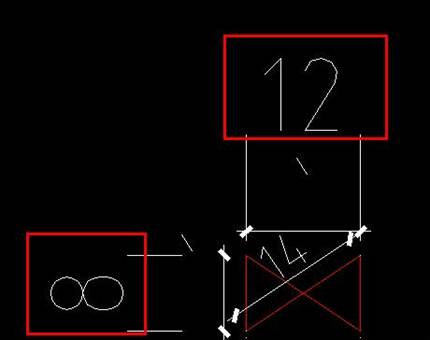

4、插入塊之后，如圖
很明顯，插入圖塊大小發生了變化。以上是寫塊是單位設定對形成塊的影響，塊定義設置也是一樣。
