CAD在布局視圖中怎么移動圖形

CAD在布局視圖中怎么移動圖形？CAD制圖的時候，在布局視圖中，可以切換【圖紙】、【模型】，確定圖形在圖紙上的相對位置后，我們可以在布局視圖中通過移動功能進行調整圖形，該怎么操作呢？下面我們來看看詳細的教程。

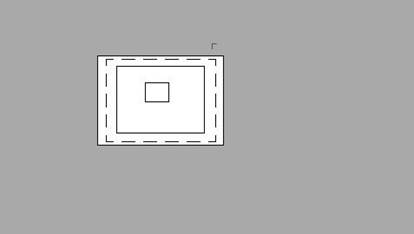

1、打開CAD的頁面，切換至【布局1】視圖，當前為【布局1】視圖，

2、此時為【圖紙】空間，點擊【圖紙】切換至【模型】。在【模型】空間下畫一個矩形，通過該矩形來說明【圖紙】與【模型】空間的區別。

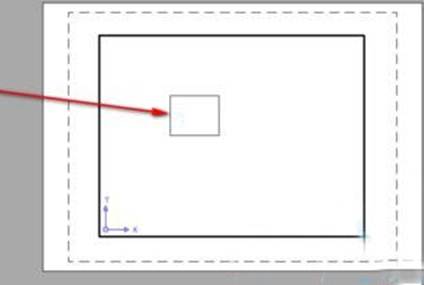

3、將十字指針置于矩形里面（也可置于外面），然后滑動滾輪，發現矩形變大或縮小了，放大到超過粗線框時，超過部分不顯示。該粗線框稱為【視口】，可通過菜單欄【視圖】——【視口】新建，它限制制圖的范圍，超過部分不顯示。另，此時的矩形是可選中并可編輯的。

4、再切換至【圖紙】，滑動滾輪，發現頁面縮小或放大了。此時，該矩形是不可選中及編輯的；視口則可編輯。相似的，在【圖紙】下的繪畫在【模型】下是不可選中及編輯的。

5、通過這兩種模式的特性，在繪畫時適時轉換，比如在【模型】下進行制圖，在【圖紙】下進行放縮，避免圖形的移位及放縮。圖形的移動可通過右方工具條中的【移動】來進行。

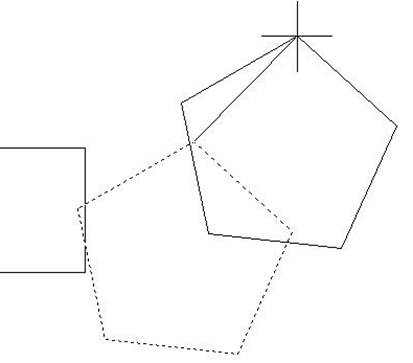

6、先選中你要移動的圖形，然后點擊【移動】。同時可將下方的【對象捕捉】打開，此時將指針移至圖形邊上，有小正方形（或三角形或漏斗形）出現，左鍵點擊，再移動時發現圖形跟著指針移動了，當確認好移動最終位置時，再次點擊，圖形移動成功。
