CAD怎么繪制三維的多邊柱形圖
CAD怎么繪制三維的多邊柱形圖?CAD可以繪制三維的立體圖形,這里通過繪制一個多邊柱形圖來介紹CAD三維圖形的畫法,該怎么操作呢?下面一起來看看詳細的教程吧。

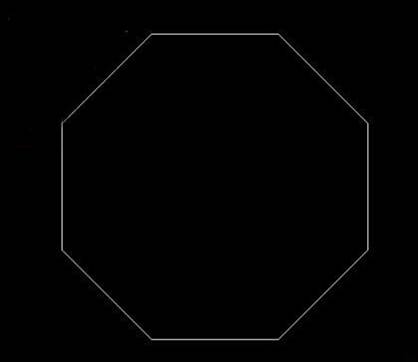

1、本例舉例說明畫一個八邊形的柱體,打開CAD軟件,使用正多邊形的命令任意畫一個尺寸的八邊形。

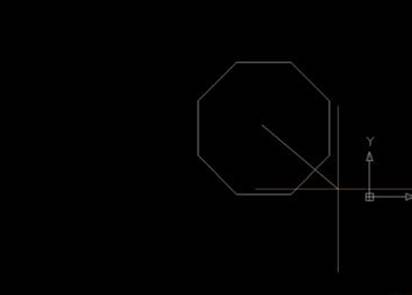

2、單擊拉伸圖標,跟著操作提示走。選擇拉伸對象--點擊8邊形--右擊確定。
3、指定拉伸高度。(這里輸入90,尺寸單位mm),回車確定,如圖所示。

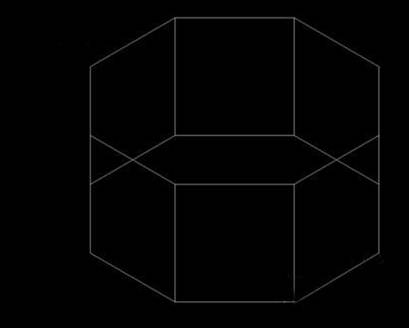

4、點擊西南等軸測查看畫好的柱形圖,如圖所示。

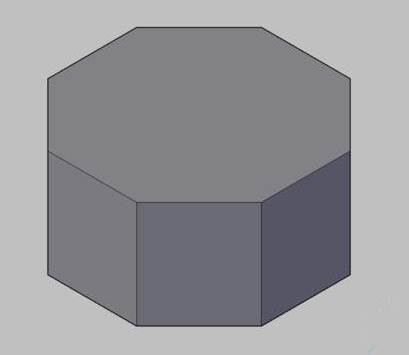

5、為了更直觀地呈現,我們點擊概念視覺樣式。這樣,我們就畫好了一個三維的多邊柱形。
以上就是CAD繪制三維的多邊柱形圖的教程,同理可以繪制任意多邊形的柱形圖,以及其他三維圖形等,大家可以多加嘗試便可熟練掌握,希望大家喜歡!
