CAD計算鋁型材重量的教程
CAD怎么計算鋁型材重量?鋁型材一般都不是規則的,該怎么計算重量內呢?這時候就可以使用CAD圖紙1:1的比例來繪制圖紙,計算面積和重量,下面我們來看看CAD鋁型材重量計算公式的教程。

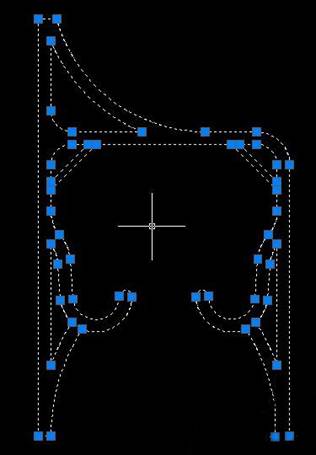

1、首先,我們先用CAD打開鋁型材的截面圖紙(一般做鋁型材都要開模具,模具開的依據就是根據我們所畫的CAD圖紙,這個要求1:1的比例)。

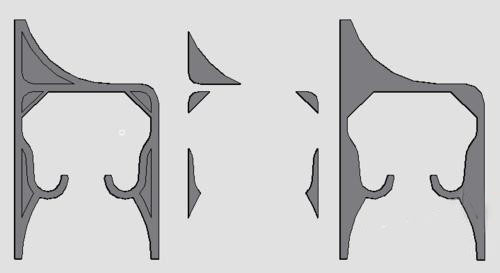

2、利用reg面域命令把此圖中每個封閉的圖形做成面域,左邊是完整的,右邊(為了展示的更清楚,用左邊的圖復制再拆開的)兩個是拆開出來的,(在這里,做好之后為了顯示清楚,小編會換種視覺樣式給顯示下)。

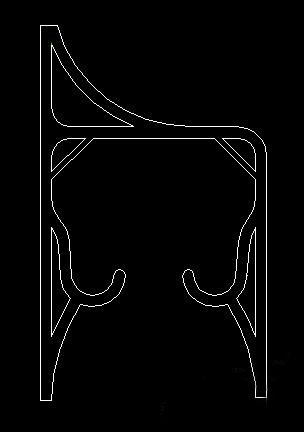

3、利用布爾運算,輸入subtract命令(輸入命令后,先點擊最大的圖——空格——再點擊要減去的圖——空格),得到如下圖形。
4、然后選中圖形,用area命令,就會得到鋁型材截面的面積,此面積記為S。然后我們取鋁型材的單位長度“1”記為鋁型材的高度,這樣就能計算出鋁型材的體積:V=S*1。再然后質量M=V*ρ
注意事項:理論計算鋁合金重量時,一般都會長度計算的,單位長度知道了,一段長度的重量也就算出來了。
以上就是CAD計算鋁型材重量的教程,希望對大家有幫助。
推薦閱讀:CAD快捷鍵
推薦閱讀:CAD標注快捷鍵
