CAD使用參照編輯工具編輯塊的教程
CAD怎么使用參照編輯工具編輯塊?CAD中塊的操作很常用,想要編輯就需要打散重新定義塊,但是參照編輯工具可以在不打散塊的情況下編輯塊,該如何操作呢?下面小編給大家介紹CAD使用參照工具編輯塊的教程。
1、先打開參照編輯工具,在工具欄空白處右鍵,在ZWCAD種選擇參照編輯,可以拖動到上面空白處。
2、將鼠標放到參照編輯工具上面,可以看到工具介紹,分別是在位編輯參照,添加到工作集,從工作集刪除,關閉參照,保存參照。
3、選中需要編輯的塊,點擊第一個在位編輯參照工具,確定。

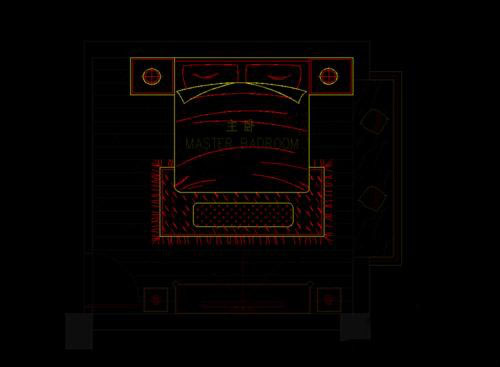

4、可以看到,打開的塊高亮顯示,其他非塊的地方,變暗,一目了然。
5、在此模式下,只能對塊里的對象進行操作,就算選擇到其他的對面,操作不影響,不會造成誤操作。

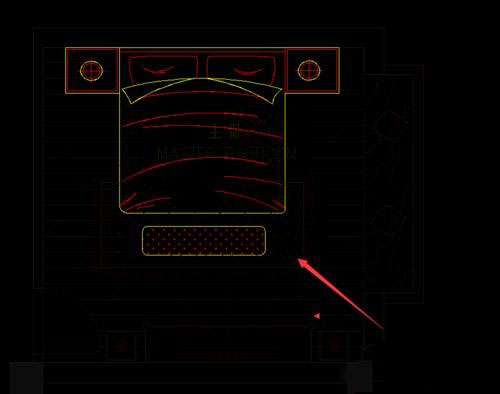

6、選擇地毯部分,然后點擊從工作集刪除按鈕,地痰就退出塊了。

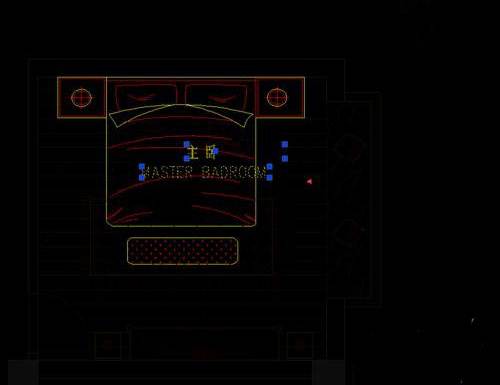

7、選擇文字部分,然后點擊添加到工作集工具,文字部分就加入塊了。

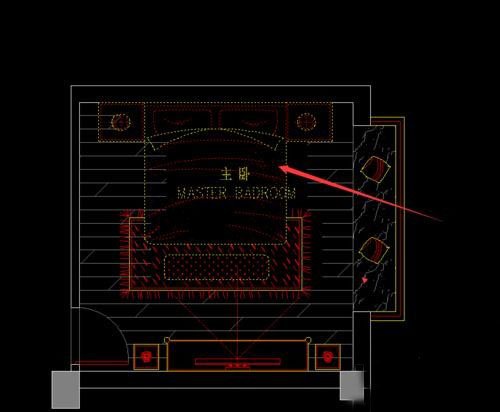

8、修改完成后,點擊最后一個保存編輯,空格。這樣塊就修改好了,還是一個塊。
注意事項:對同一復制的塊,會一起更改。如果對復制了多個的塊中的某一個進行編輯時,只需要對這塊重新定義或改名就可以了。以上就是CAD使用參照編輯工具編輯塊的教程,希望大家喜歡。
