CAD建筑圖紙怎么繪制汀步
CAD建筑圖紙怎么繪制汀步？CAD建筑圖紙經常會用到汀步，汀步，是步石的一種類型，設置在水上。指在淺水中按一定間距布設塊石，微露水面，使人跨步而過。常常用于景觀設計，尤其是公園，居住區會更常用到汀步。那么CAD建筑圖紙中如何快速畫出大量的汀步呢？下面小編給大家介紹CAD建筑圖紙中汀步的畫法，下面是詳細的教程。

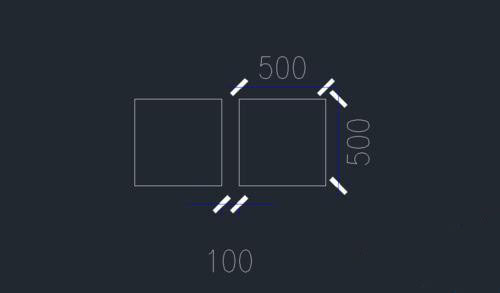

1、首先明確該場地所適用的汀步尺寸及汀步與汀步之間間隙，我采用的尺寸為500x500，間隙為100。
2、將需要的尺寸的汀步繪制為塊，選中，按快捷鍵'B'，會出現塊定義的界面，輸入名稱，命名為“TB1”

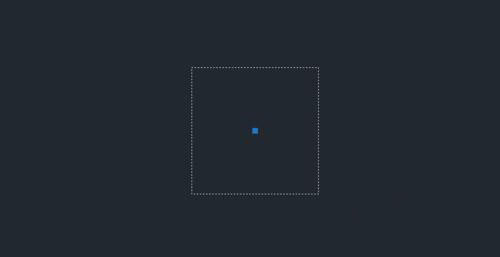

3、勾選“在屏幕上指定”，因需要通過道路中心線來進行繪圖，所以指定的基點以塊的中心點為好。

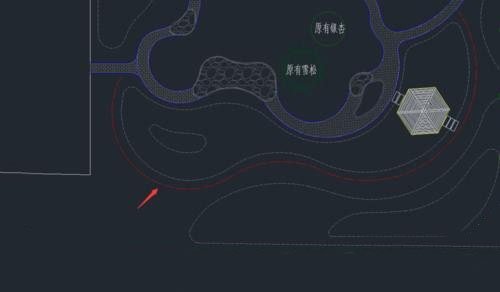

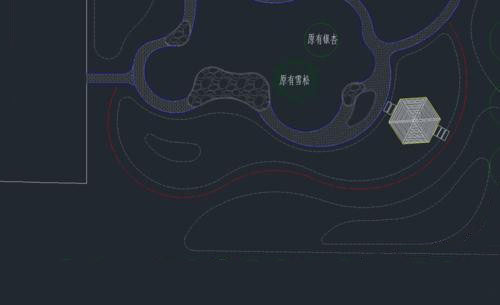

4、繪制中心線，如圖中紅色點劃線
5、輸入“ME”命令，確定，選擇定距等分的對象，即圖中箭頭所指線，指定線段長度或快B,我們輸入“B”,確定。輸入插入的塊名，即輸入剛才的汀步的塊名：TB1，確定，是否對齊塊的對象，輸入 Y,確定，指定線段長度，因為我的塊尺寸為500x500，汀步之間間隙為100，所以線段長度為600，確定

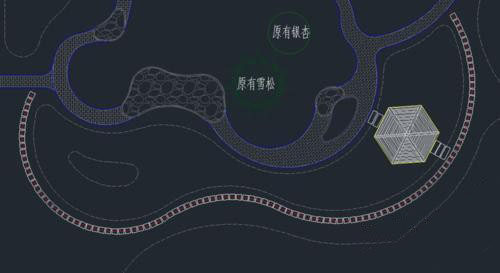

6、之后，汀步即可繪制完畢。
注意事項：執行“確定”命令需要按Enter鍵。不同設計汀步尺寸不一，例如居住區多采用1200x600，間隙200，而這里采用500x500。以上就是CAD建筑圖紙繪制汀步的教程，希望對大家有所幫助。
