CAD怎么改變圓和圓弧的顯示分辨率
CAD怎么改變圓和圓弧的顯示分辨率？想要改變圓和圓弧的顯示分辨率，該怎么操作呢？今天小編給大家介紹CAD改變圓和圓弧分辨率的方法，我們可以通過調整圓的平滑度來改變分辨率。下面一起來看看不同大小的分辨率對圓和圓弧形狀的影響，下面是詳細的教程參考。

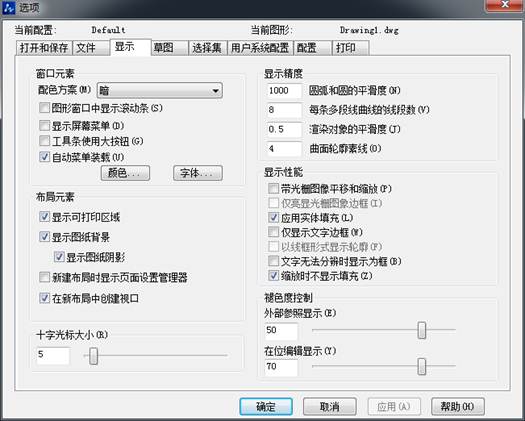

1、打開CAD軟件，找到菜單欄中的【工具】》【選項】，點擊打開，在選項對話框中打開【顯示】對話框
2、在系統默認的情況下，圓弧和圓的平滑度為1000，其有效值設置為1-20000，取值越大調整對象越平滑。

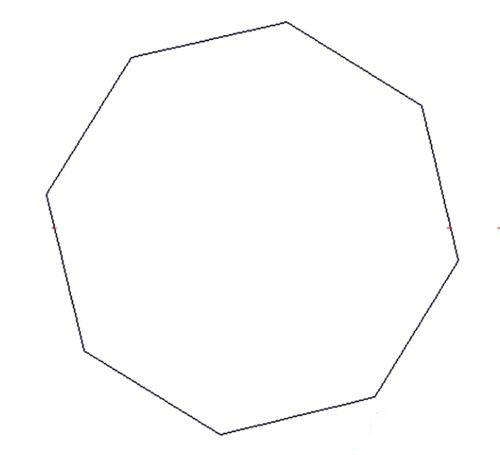

3、圓弧和圓的平滑度顯示分辨率為1時的圓形，如下圖所示
4、圓弧和圓的平滑度顯示分辨率為1000時，如圖
5、繼續點擊選項中的顯示選項卡，輸入你需要的數值，改變圓和圓弧的平滑度，然后點擊確定，完成。
以上就是CAD改變圓和圓弧的顯示分辨率的教程，分辨率越大，圓就越不平滑，分辨率越小則相反。
