CAD怎么繪制一個楔體
CAD怎么繪制一個楔體?楔體,因其狀如楔子,下底面是平行四邊形或梯形,上底面是平行于下底面的平行邊的線段的擬柱體,叫做楔體。今天繼續教給大家CAD怎么繪制一個楔體立體圖的方法,下面一起來看看具體的操作過程。
1、打開CAD軟件,點擊菜單欄中的【繪圖】》【實體】》【楔體】選項

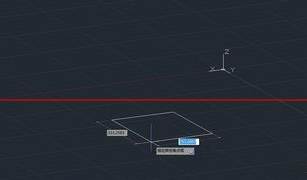

2、點擊楔體后,在工作區域內選擇鍥形底面的一個起始點,然后選擇第二個點來形成一個鍥形的底面

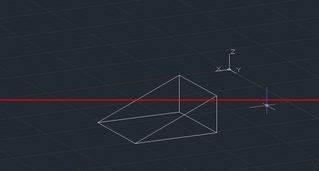

3、接下來確定楔形的高度,可以通過鍵盤直接輸入需要的高度或者直接用鼠標確定高度,繪制完成,如圖所示。

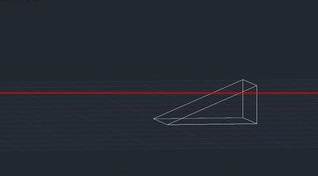

4、然后我們可以通過三維的坐標旋轉來觀看立體圖的情況
以上就是CAD繪制楔體立體圖的方法介紹,很簡單,希望對大家有所幫助。
