CAD傾斜標注的三種方法
CAD怎么傾斜標注?傾斜標注是CAD標注中的基礎教程,掌握傾斜標注的方法,可以大大提高圖紙的合理性和美觀性。今天小編為大家介紹CAD傾斜標注的三種方法,下面一起來學習一下吧。

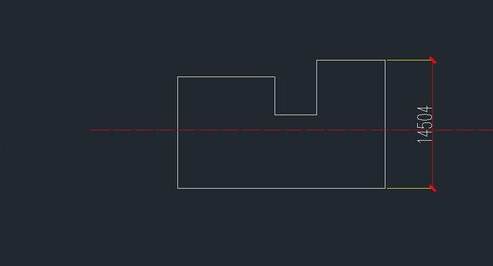

打開CAD軟件,新建一份圖紙,如圖所示,下面的CAD標注是我們用線性標注標出的,可以看到標注的數字在中心線上,這種情況在圖紙標注中是錯誤的。為此,要將標注的數字移開中心線位置。

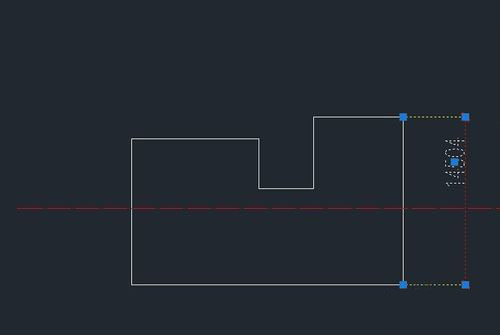

方法一:選中標注的尺寸,可以看到數字附近有個夾點,直接拖動夾點位置即可將數字從中心線移走;

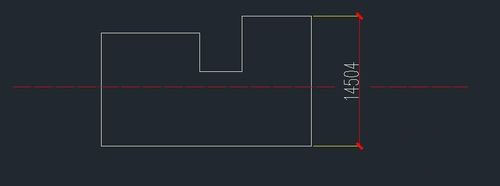

方法二:按快捷鍵BR將中心線擋住數字的部分打斷即可;

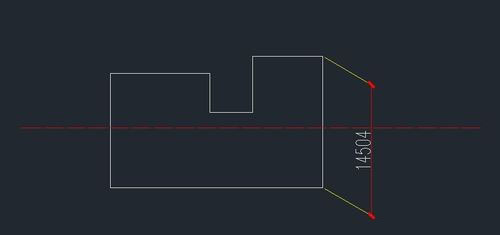

方法三:選中標注的尺寸,然后展開標注的下拉菜單,選中“傾斜”;可以在下方命令行看到,輸入傾斜角度的文字;比如我們要標注尺寸傾斜-30度,按回車確定后,可以看到標注尺寸就逆時針傾斜了30度。
以上就是CAD傾斜標注的三種方法介紹,大家掌握了嗎?希望能對大家有所幫助!
