CAD圓形怎么繪制內外切六邊形
CAD制圖時，想要在圓形中畫一個內切多邊形或者外切多邊形，該怎么繪制呢？這里小編給大家介紹CAD圓形的內外切六邊形的畫法，對比兩者的差別，下面一起來看看詳細的教程。

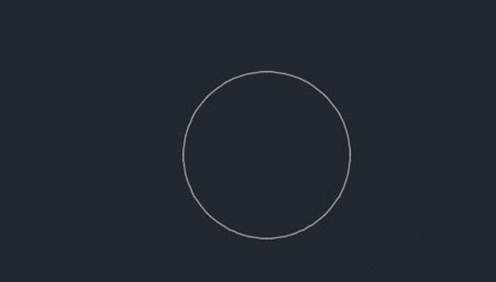

1、畫圓：先使用畫圓命令，繪制直徑為100的圓；

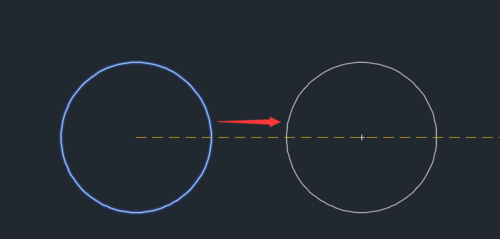

2、為了更好的說明內外切六邊形，使用co（復制命令）把步驟2繪制的圓復制一個出來；
3、進入多邊形命令后，先輸入我們要繪制的邊數（6），然后輸入中心點（即繪制的圓心）

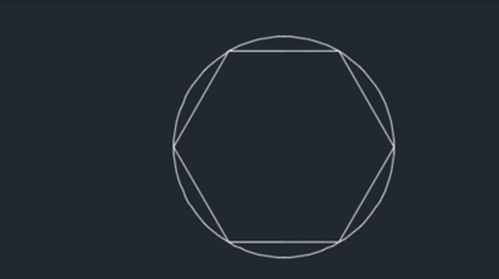

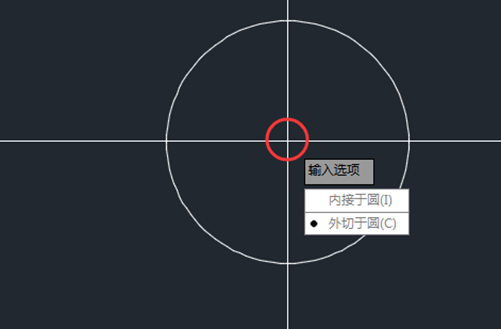

4、在多邊形提示出現是內切圓還是外切圓時，先繪制內切圓，其結果如下圖；

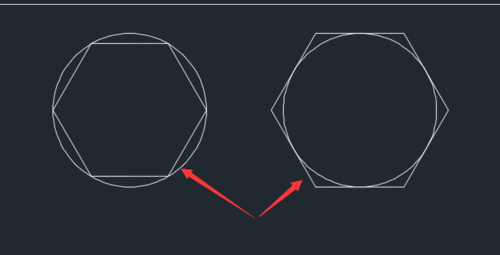

5、本次輸入外切圓，通過以下兩圖，就清晰地繪制出內、外切六邊形了；下圖中，左側為內切圓，右側為外切圓。
以上就是CAD圓形內、外切六邊形的畫法，無論是內切六邊形還是外切六邊形，其繪圖的過程是一樣的，只是在選擇內外切時才有區分，希望能幫助到大家。
推薦閱讀：CAD制圖初學入門
